60KW Rozdrabniacz do opon Zgniatarka do opon W pełni automatyczna

Maszyna do rozdrabniania gumy LP-1200 Linia do recyklingu gumy w proszku Linia do recyklingu zużytych opon

Instrukcja linii do produkcji proszku gumowego

Przepływ pracy:

Zużyta opona --- Maszyna do ciągnienia drutu --- Przecinak do opon -- Niszczarka do gumy --- Maszyna do oddzielania drutu stalowego --- separacja magnetyczna --- Proszek gumowy

--separator włókien.

1. Maszyna do ciągnienia drutu stalowego - wyciągnij gruby drut stalowy.

2. Obcinak do opon - przetnij duże opony na trzy części

3. Przenośnik - przetransportuj oponę do rozdrabniacza.

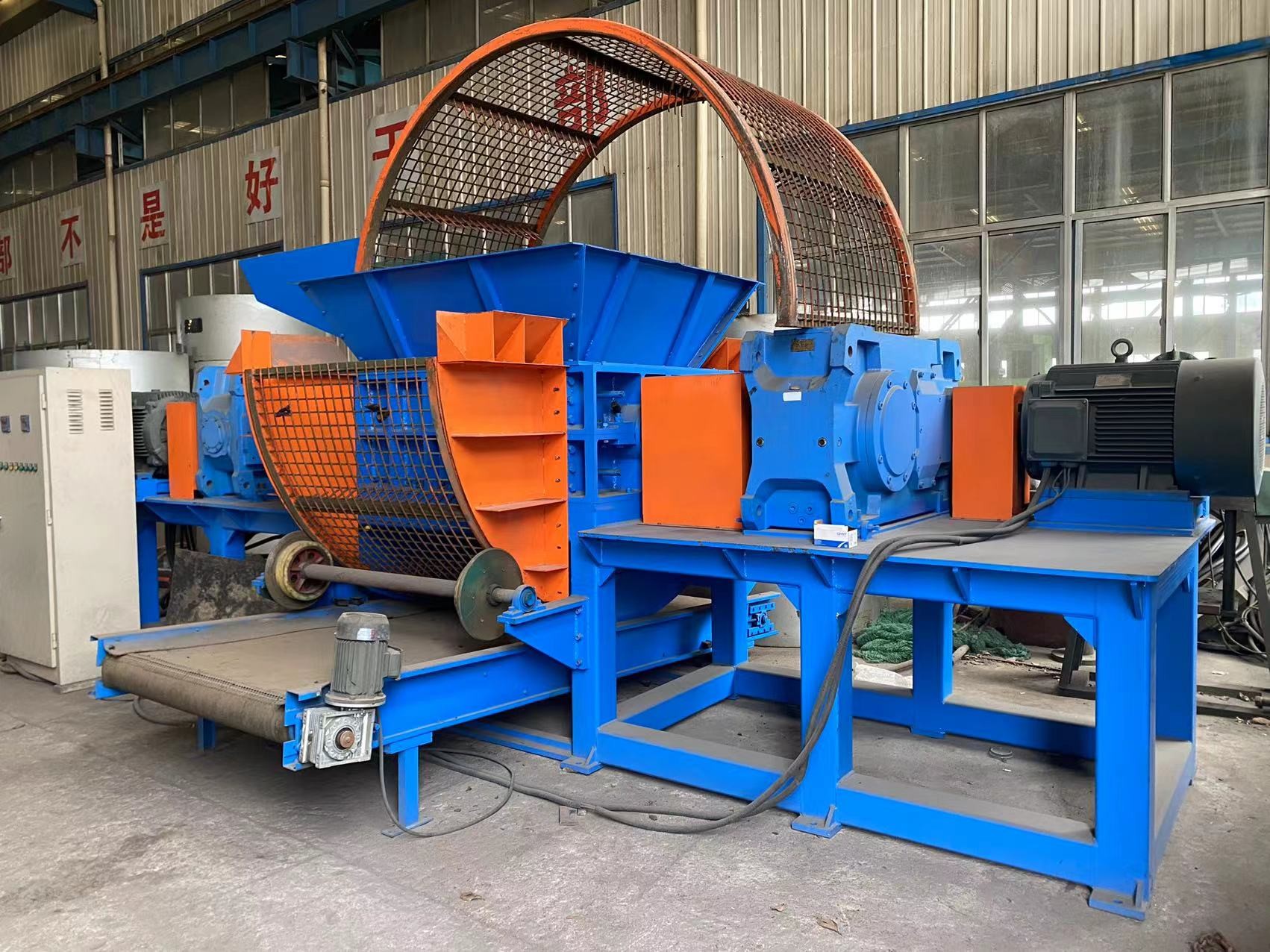

4. Rozdrabniacz dwuwałowy — tnie oponę na bloki o długości 5–10 cm;

5. System recyrkulacji — aby kontrolować wielkość strzępów trafiających do gwałcicieli;

6. Raspers-zredukuj strzępy do 15,20 mm wiórów i uwolnij stal z gumy;

7. Magnes nad paskiem - Oddzielenie uwolnionej stali od wiórów gumowych;

8. Podajnik wibracyjny - transportuje wióry gumowe;

9. Maszyna do granulacji gumy - redukcja wielkości wiórów do granulek 1-4 mm i uwalnia frakcję tekstylną do separacji przepływu powietrza.

10. Szlifierka - Szlifierka w proszku gumowym.

11. Centralna jednostka odpylania — usuwa kurz i pył z systemu oraz filtruje powietrze przed wypuszczeniem go do atmosfery.

1. maszyna do ciągnienia drutu

Maszyna składa się głównie z podstawy, ramy podstawy, haka pociągowego, przekładni redukcyjnej, elektrycznego urządzenia sterującego itp.

Zamontuj dwa wały na ramie podstawy, między wałami a ramą podstawy zainstaluj hak pociągowy, zainstaluj napędzane koło zębate na jednym końcu zazębienia wału z kołem napędowym, silnik z hamulcem, aby zapobiec bezwładnemu obrotowi silnika.

W trakcie rysowania dwa haki zaczepiają odpowiednio obręcz koła opony, przesuwają się do drutu stalowego i oddzielają gumową płytkę rowka.Po przejściu przez płytkę ustną drut wzdłuż otworu po obu stronach płytki jest powoli wyciągany.Gdy przewody całkowicie wysuną się z kół, silnik zatrzyma się automatycznie, a następnie wydostając się z przewodów, można wykonać następne przeciąganie drutu opony.

UWAGA: Ta maszyna służy tylko do przystosowania się do opon samochodowych (≤F800 mm).Opony należy umieścić na środku ram podstawy.

APLIKACJA:
Maszyna służy do ściągania stalowych pierścieni z stopek opon.

Dane techniczne

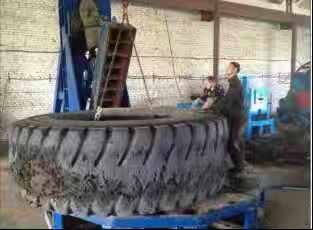

2. Maszyna do cięcia opon QDJ-1200

Maszyna składa się głównie z podstawy, statycznego uchwytu noża, ruchomego uchwytu noża, odciętego cylindra olejowego, gumowej ramy prasy, gumowego cylindra olejowego, hydraulicznej stacji ciśnieniowej, elektrycznego urządzenia sterującego itp.

Statyczny uchwyt noża i ruchomy uchwyt noża połączone są równolegle śrubą z płytą podstawową.Gumowy cylinder tnący i rama połączone środkową podstawą.Wciśnij gumowy cylinder olejowy zamocowany na płycie nośnej górnej strony kolumny.Gumowa rama dociskowa zamocowana na rogu między podstawą a ramą za pomocą obrotowego wału.

Hydrauliczna stacja ciśnieniowa składa się z elektromagnetycznego zaworu nadmiarowego, zaworu elektromagnetycznego typu O, zaworu dławiącego, silnika, pompy łopatkowej o niskim poziomie hałasu itp. Umieszczenie pompy łopatkowej w zbiorniku może zapewnić dużo miejsca na szczelinę w zbiorniku paliwa, również bardzo piękną dla ogólnego wygląd.

Specyfikacje

1.1 Całkowity rozmiar (dł. × szer. × wys.): 2080 × 1000 × 2130 mm

1,2 szt.noża: 4szt

1.3 Skok frezu: prawie 600 mm

1.4 Ciśnienie w cylindrze: prawie 12T

1,5 Robocze ciśnienie oleju: 6,3 MPa

1.6 Pompa olejowa: przepływ 40 l/min, ciśnienie 6,3 MPa

1.7 Klasa oleju roboczego: olej mechaniczny nr 32

1.8 Model silnika: Y132M2-6, moc: 7.5 --- 11kW

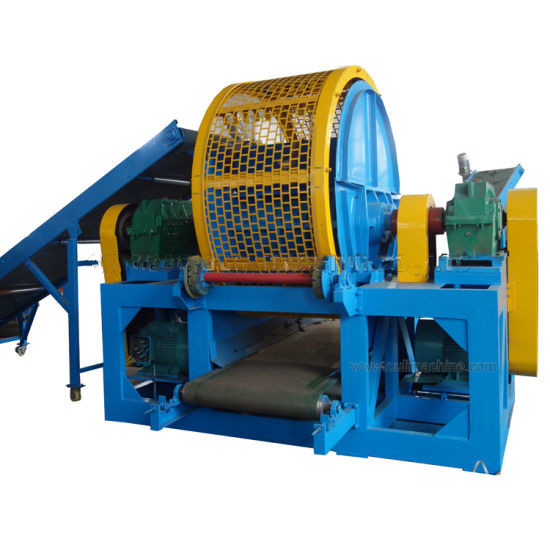

3. maszyna do rozdrabniania gumy

Charakterystyka
Ta maszyna ma zwartą konstrukcję, zaawansowaną technologię, niskie zużycie energii, wysoką wydajność, pomieszczenie do kruszenia bez struktury, łatwą konserwację itp. Maszyna, przyjmująca doskonałą twardą stal stopową jako ostrze, bardzo twarda i nadająca się do noszenia, nadaje się do obróbki; Koło siatkowy ekran ma strukturę siatki, upuszczając kawałki o dużej powierzchni, jest dobry na kawałki gumy.

4. Kruszarka do gumy: To jest główna maszyna do recyklingu zużytych opon

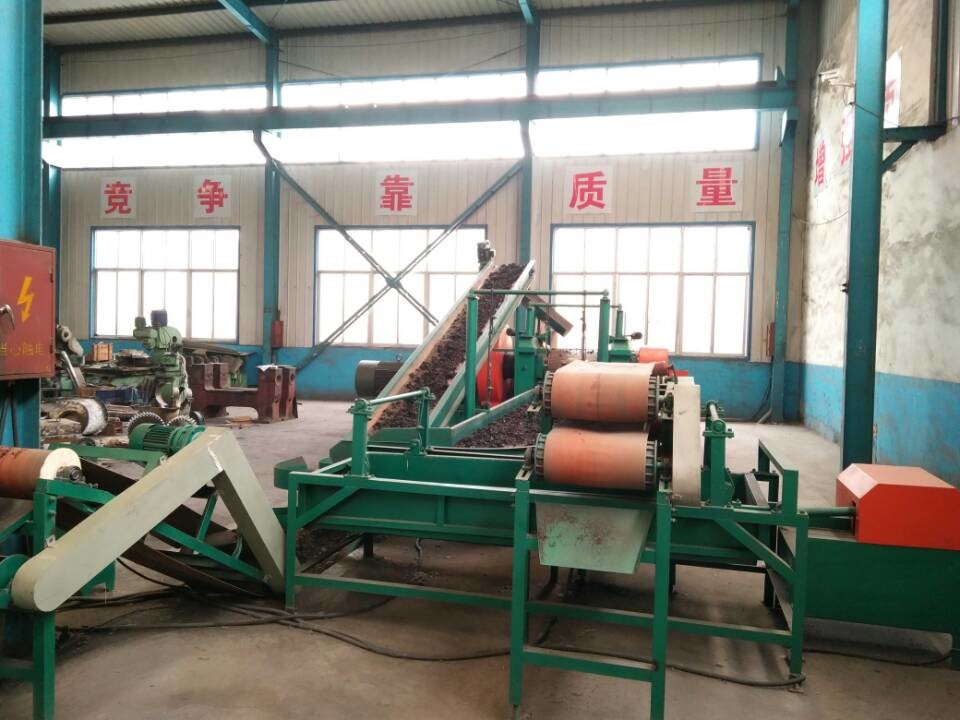

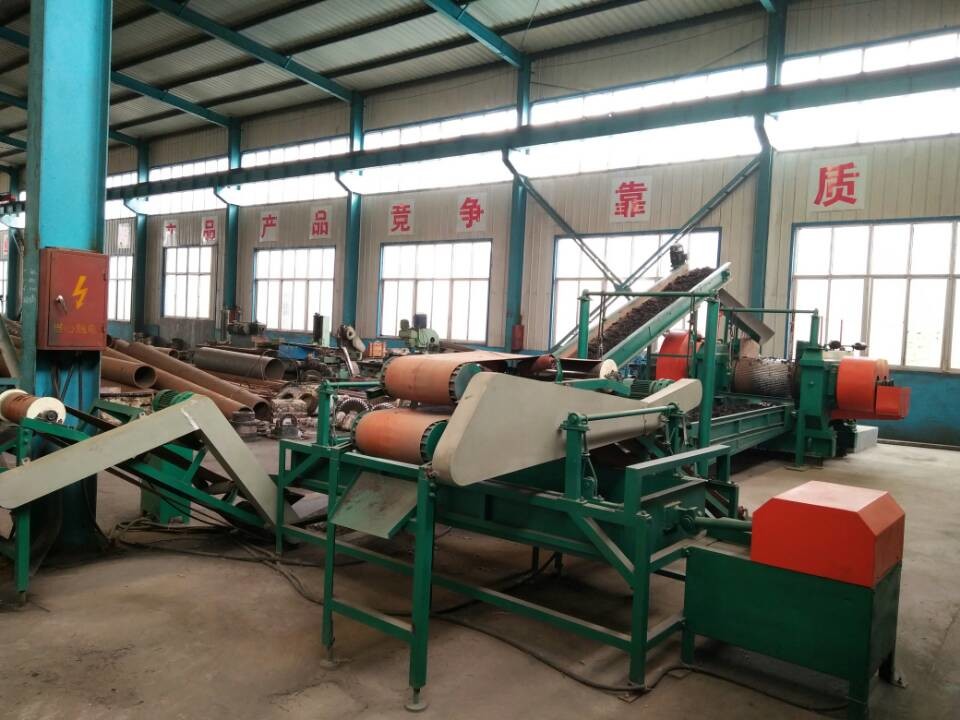

5. Linia produkcyjna granulatora gumy

​

6. separator włókien

Główne dane techniczne

1).Wirnik: Średnica łopatki wentylatora wynosi φ1100 mm, a liczba to 8 sztuk.

2).Rozmiar skorupy koła: część korpusu urządzenia wynosi φ1600 mm, a całkowita wysokość sprzętu wynosi około 3400 mm.

3).Prędkość obrotowa wrzeciona: 377 (i 464) obr./min.

4).Silnik główny: JQ2-52-6 5,5 kW 760 obr./min.

5).Obroty podajnika: 29 obrotów na minutę.

6).Silnik podajnika: JW092-4 0,4 ​​kW 1370 obr./min

QINGDAO SHENGHUALONG RUBBER MACHINERY została założona w 1967 roku, zatrudnia ponad pięćset osób,
produkcja maszyn gumowych i maszyn do laminowania.
Jako producent maszyn gumowych Hangsen posiada grunty o powierzchni ponad 50 000 metrów kwadratowych, o łącznej wartości ponad 100 milionów USD, ponad 500 pracowników i 60 inżynierów mechaników,

Firma jest jednym z największych prywatnych przedsiębiorstw zajmujących się profesjonalną produkcją maszyn gumowych.
Posiadamy frezarkę bramową 8 metrów,
Wytaczarko-frezarka TK6913B CNC
Wytaczarka do podłóg TPX6213
Frezarka i wytaczarka TPX6113
Pionowe centrum obróbcze
Tokarka CNC CY-K630
2,5-metrowa tokarka pionowa i inny duży zaawansowany sprzęt do obróbki
Produkujemy głównie następujące maszyny.
Wyposażenie opon radialnych
XK-660 Otwarty młyn do mieszania gumy
Maszyna do wulkanizacji z podwójną formą od 42 do 65,5 cala
75-105-calowa maszyna do wulkanizacji z pojedynczą formą
Seria mieszalników wewnętrznych, seria młynów do mieszania gumy, seria wytłaczania i filtrów
Dętka, klapa, maszyna do wulkanizacji dętek
Linia do recyklingu zużytych opon
Linia do odzyskiwania gumy i tak dalej,
Możemy również zaprojektować i wyprodukować różne niestandardowe maszyny i urządzenia gumowe zgodnie z wymaganiami klientów.
Nasza firma zawsze kieruje się koncepcją rynkową „Najpierw zapotrzebowanie rynku, najpierw klient.
Do tej pory eksportowaliśmy do ponad 40 krajów, ciesząc się dobrą reputacją na rynku światowym.

Często zadawane pytania

Ja: Dlaczego warto wybrać nas?

l. Ponad 30-letnia historia fabryki SHENGHUALONG.

6-8 lat doświadczenia w sprzedaży zagranicznej, większa wydajność i profesjonalizm.Inżynierowie zamorski obsługują ponad 30 krajów.

2.ISO: 9001, CE, zatwierdzenie certyfikacji BV.

3. Usługa terminowa, obiecuje rozwiązanie w ciągu 12 godzin, gwarantuje bezproblemową obsługę klienta.

4.Krótki termin dostawy, bez opóźnień.Zaakceptuj pilne zamówienie na szybką wysyłkę.

P2: A co z datą dostawy?

Będzie to zależne od ilości maszyn.Zwykle maszyny będą wysyłane w ciągu 20-30 dni po otrzymaniu wpłaty, bez opóźnień.

Zaakceptuj pilne zamówienie na szybką wysyłkę.

P3: Jakie jest oświadczenie gwarancyjne?

Gwarantujemy, że wszystkie produkowane przez nas produkty są wolne od wad materiałowych i wykonawczych.Przy normalnym użytkowaniu przez okres 12 miesięcy lub 36 miesięcy od daty pierwotnego zakupu.

I mamy serwis pogwarancyjny: wsparcie techniczne wideo, wsparcie online, części zamienne zostaną Ci zaoferowane.

P4: A co z usługami zamorskimi?

Zorganizujemy zamorskie prace konfiguracyjne i szkoleniowe, jeśli klient tego potrzebuje.Klient powinien zapłacić za zakwaterowanie, bilety i wynagrodzenie.
