Maszyna do rozdrabniania opon gumowych o mocy 7,5 kW Linia do produkcji proszku gumowego ISO CE

Maszyna do rozdrabniania gumy LP-1200 linia do recyklingu gumy w proszku linia do recyklingu zużytych opon

Instrukcja linii do produkcji proszku gumowego

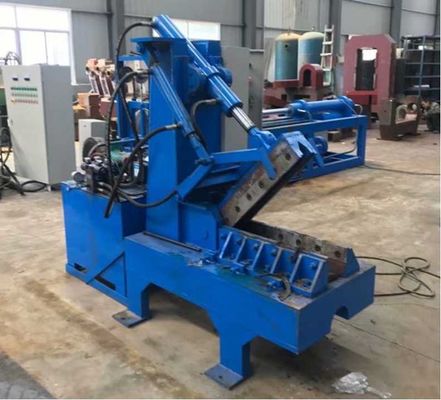

1. maszyna do ciągnienia drutu
Twardy stop jest przyspawany do ostrza tnącego, aby było sztywne i łatwe do noszenia.
Maszyna jest wyposażona w półki bezpieczeństwa, aby skutecznie zapobiegać niebezpiecznym problemom w procesie zdzierania się stopki opony. Silnik, reduktor prędkości i rama główna są zwarte i tworzą jeden korpus. Podstawę maszyny stanowi kompletny odlew Framework, który jest wygodny do instalacji.

APLIKACJA:
Maszyna służy do ściągania stalowych pierścieni z stopek opon.

Dane techniczne

2. Maszyna do cięcia opon QDJ-1200

Specyfikacje

1.1 Całkowity rozmiar (dł. × szer. × wys.): 2080 × 1000 × 2130 mm

1,2 szt.noża: 4szt

1.3 Skok frezu: prawie 600 mm

1.4 Ciśnienie w cylindrze: prawie 12T

1,5 Robocze ciśnienie oleju: 6,3 MPa

1.6 Pompa olejowa: przepływ 40 l/min, ciśnienie 6,3 MPa

1.7 Klasa oleju roboczego: olej mechaniczny nr 32

1.8 Model silnika: Y132M2-6, moc: 7.5 --- 11kW

Maszyna do cięcia QDJ-1200 składa się głównie z silnika elektrycznego, pompy łopatkowej, elektromagnetycznego zaworu zwrotnego, zaworu nadmiarowego, cylindra oleju roboczego, rurociągu hydraulicznego, wspornika cylindra oleju, noża, ramy maszyny i tak dalej.

Cylinder olejowy przyjmuje standardowy roboczy cylinder oleju hydraulicznego HSG, rama jest spawana z wysokiej jakości stali kształtowej, a nóż wykonany jest ze specjalnej stali narzędziowej, która jest poddawana obróbce cieplnej i ma twardość HRC60-64.Układ hydrauliczny znajduje się za ramą kosiarki, dzięki czemu konstrukcja jest bardziej zwarta.

Podczas pracy ręcznie umieść w pobliżu opony, które mają zostać poddane obróbce, a drut pierścieniowy należy usunąć z wyprzedzeniem, aby chronić przecinarkę.

upewnij się, że jest ułożona płasko i schludnie, naciśnij przycisk pracy, aby cylinder opadł powoli i odciął oponę.Jeśli trzeba go podzielić na mniejsze bloki kleju, operacja cyklu działania.

3. Zasada sterowania hydraulicznego

Układ hydrauliczny przecinarki QDJ-1200 jest stosunkowo prosty.Zasada działania układu hydraulicznego składa się z pompy łopatkowej, zaworu nadmiarowego i elektromagnetycznego zaworu zwrotnego.Podczas pracy pompa łopatkowa uruchamia się, a olej dociera do zaworu zwrotnego przez zawór nadmiarowy.Elementy elektryczne, takie jak przyciski i przełączniki jazdy, służą do sterowania elektromagnesem na zaworze zwrotnym, dzięki czemu tłok na cylindrze olejowym może poruszać się w górę lub w dół.Dzięki zastosowaniu trójpołożeniowego czterokierunkowego zaworu zwrotnego typu M, gdy nóż tnący przestaje się poruszać, olej wypływający z pompy olejowej wraca bezpośrednio do zbiornika oleju przez zawór zwrotny, a obieg oleju między górnym komora i dolna komora cylindra zostaje odcięta (poprzez elektrozawór) tak, aby olej pozostał w cylindrze, co zwiększa bezpieczeństwo pracy maszyny (ostrze jest mocno zamocowane w określonej pozycji w cylindrze tak, że będzie nie upaść i nie zranić ludzi pod własnym ciężarem lub z innych powodów).

3. maszyna do rozdrabniania gumy

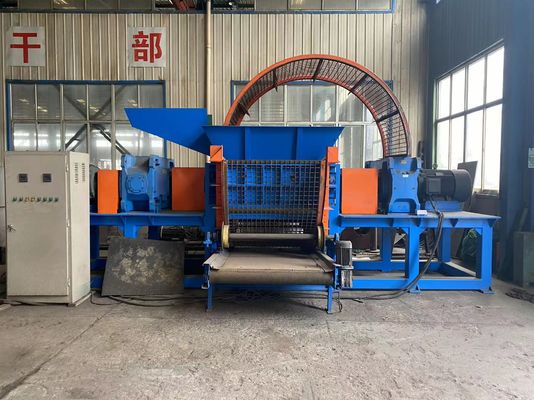

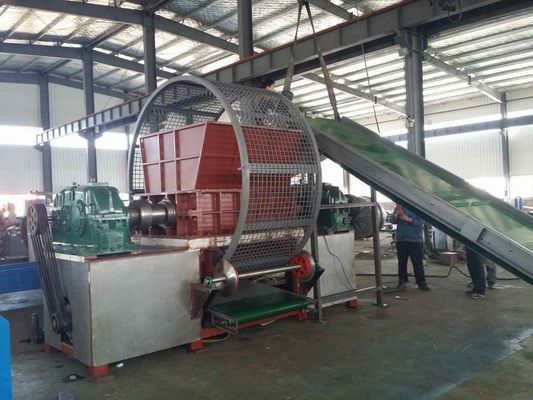

Rozdrabniacz dwuwałowy SSJ-40130 to nowy typ rozdrabniacza wykonany przez naszą firmę, obejmujący nóż ruchomy (wrzeciono główne, korpus noża ruchomego, przekładkę, łożysko), nóż statyczny, skrzynię transportową, wspornik skrzynki, system podawania, system wyładowczy, system przesiewania bloków materiałowych, system zasilania, elektryczny system sterowania itp. CharakterSHENGHUALONGuje się niską prędkością, niskim poziomem hałasu, wysokim momentem obrotowym, wysoką wydajnością itp. Ma szeroki zakres zastosowań i nadaje się do samodzielnej lub dopasowanej produkcji linie.

Rozdrabniacz dwuwałowy SSJ-40130 wykorzystuje dwie rolki nożowe, jedną obraca się zgodnie z ruchem wskazówek zegara, a drugą przeciwnie do ruchu wskazówek zegara.Dwie rolki nożowe obracają się względem siebie.Po wejściu surowca do silosu dwa walce nożowe rozrywają, tną i ściskają się nawzajem, aby rozdrobnić materiał.Kiedy materiał jest rozdrabniany i napotyka twarde materiały lub rany, dwie rolki odwrócą się, wypchną materiał poza zakres działania rolki nożowej, a następnie wykonają obrót do przodu, umożliwiając ponowne wejście materiału w zakres działania rolka noża, tworząc powtarzające się wytłaczanie i rozdzieranie, aby osiągnąć cel całkowitego rozdarcia materiału.Ostrze urządzenia jest wykonane z kutej stali 42CrMo poprzez obróbkę cieplną, która ma wysoką odporność na zużycie, wysoką wytrzymałość, mocną i długą żywotność oraz może być stale cięta w produkcji.Urządzenie nadaje się do rozdrabniania zużytych opon o średnicy ≤1200 mm (w tym opon całkowicie stalowych, półstalowych i diagonalnych, uwaga: dwa stalowe pierścienie opony należy wcześniej wyciągnąć) w celu rozdrabniania całej opony.Podczas normalnej pracy urządzenia zabronione jest wkładanie do niego metalowych przedmiotów lub kamieni.Jeśli chcesz zniszczyć inne przedmioty, aby zapobiec uszkodzeniu sprzętu, skontaktuj się z Shenghualong lub sprzedawcą przed rozpoczęciem pracy.

Aby zapobiec uszkodzeniu sprzętu, konserwacja sprzętu musi być przeprowadzana przez profesjonalistów.

Aby zapobiec obrażeniom ciała i uszkodzeniu maszyny, konserwacja maszyny wymaga wykwalifikowanej osoby i powinna nosić rękawice ochronne podczas wymiany ostrzy.

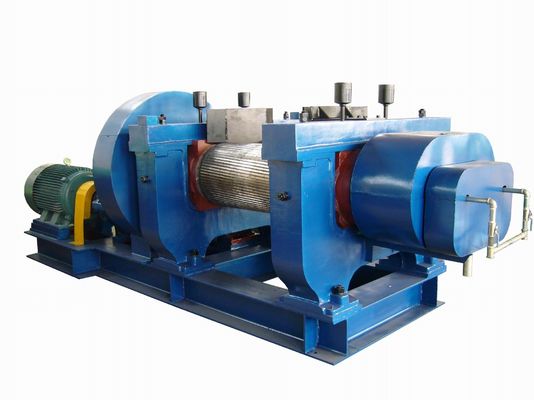

4. Kruszarka do gumy: To jest główna maszyna do recyklingu zużytych opon

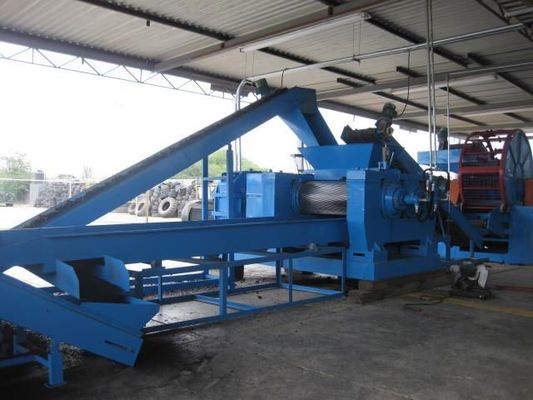

5. Linia produkcyjna granulatora gumy

​

6. separator włókien

 Główne dane techniczne

1).Wirnik: Średnica łopatki wentylatora wynosi φ1100 mm, a liczba to 8 sztuk.

2).Rozmiar skorupy koła: część korpusu urządzenia wynosi φ1600 mm, a całkowita wysokość sprzętu wynosi około 3400 mm.

3).Prędkość obrotowa wrzeciona: 377 (i 464) obr./min.

4).Silnik główny: JQ2-52-6 5,5 kW 760 obr./min.

5).Obroty podajnika: 29 obrotów na minutę.

6).Silnik podajnika: JW092-4 0,4 ​​kW 1370 obr./min

ELEKTRYCZNY

Przepływ pracy:

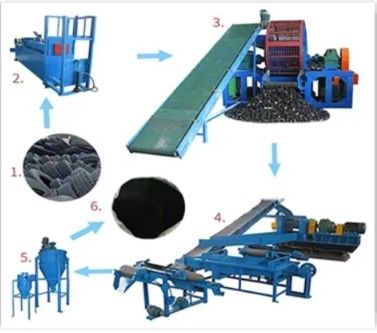

Zużyta opona --- Maszyna do ciągnienia drutu --- Przecinak do opon -- Niszczarka do gumy --- Maszyna do oddzielania drutu stalowego --- separacja magnetyczna --- Proszek gumowy

--separator włókien.

1. Maszyna do ciągnienia drutu stalowego - wyciągnij gruby drut stalowy.

2. Obcinak do opon - przetnij duże opony na trzy części

3. Przenośnik - przetransportuj oponę do rozdrabniacza.

4. Rozdrabniacz dwuwałowy — tnie oponę na bloki o długości 5–10 cm;

5. System recyrkulacji — aby kontrolować wielkość strzępów trafiających do gwałcicieli;

6. Raspers-zredukuj strzępy do 15,20 mm wiórów i uwolnij stal z gumy;

7. Magnes nad paskiem - Oddzielenie uwolnionej stali od wiórów gumowych;

8. Podajnik wibracyjny - transportuje wióry gumowe;

9. Maszyna do granulacji gumy - redukcja wielkości wiórów do granulek 1-4 mm i uwalnia frakcję tekstylną do separacji przepływu powietrza.

10. Szlifierka - Szlifierka w proszku gumowym.

11. Centralna jednostka odpylania — usuwa kurz i pył z systemu oraz filtruje powietrze przed wypuszczeniem go do atmosfery.
