415V 50HZ Niszczarka gumowych opon LP800 Linia do recyklingu zużytych opon

I MT/HOUR Maszyna do rozdrabniania gumy Linia proszku do gumy Linia do recyklingu zużytych opon

Instrukcja linii do produkcji proszku gumowego

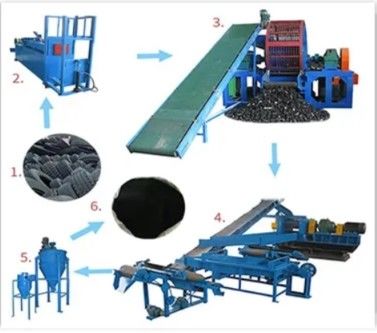

Zużyta opona --- Maszyna do ciągnienia drutu --- Przecinak do opon -- Niszczarka do gumy --- Maszyna do oddzielania drutu stalowego --- separacja magnetyczna --- Proszek gumowy

--separator włókien.

1. Maszyna do ciągnienia drutu stalowego - wyciągnij gruby drut stalowy.

2. Obcinak do opon - przetnij duże opony na trzy części

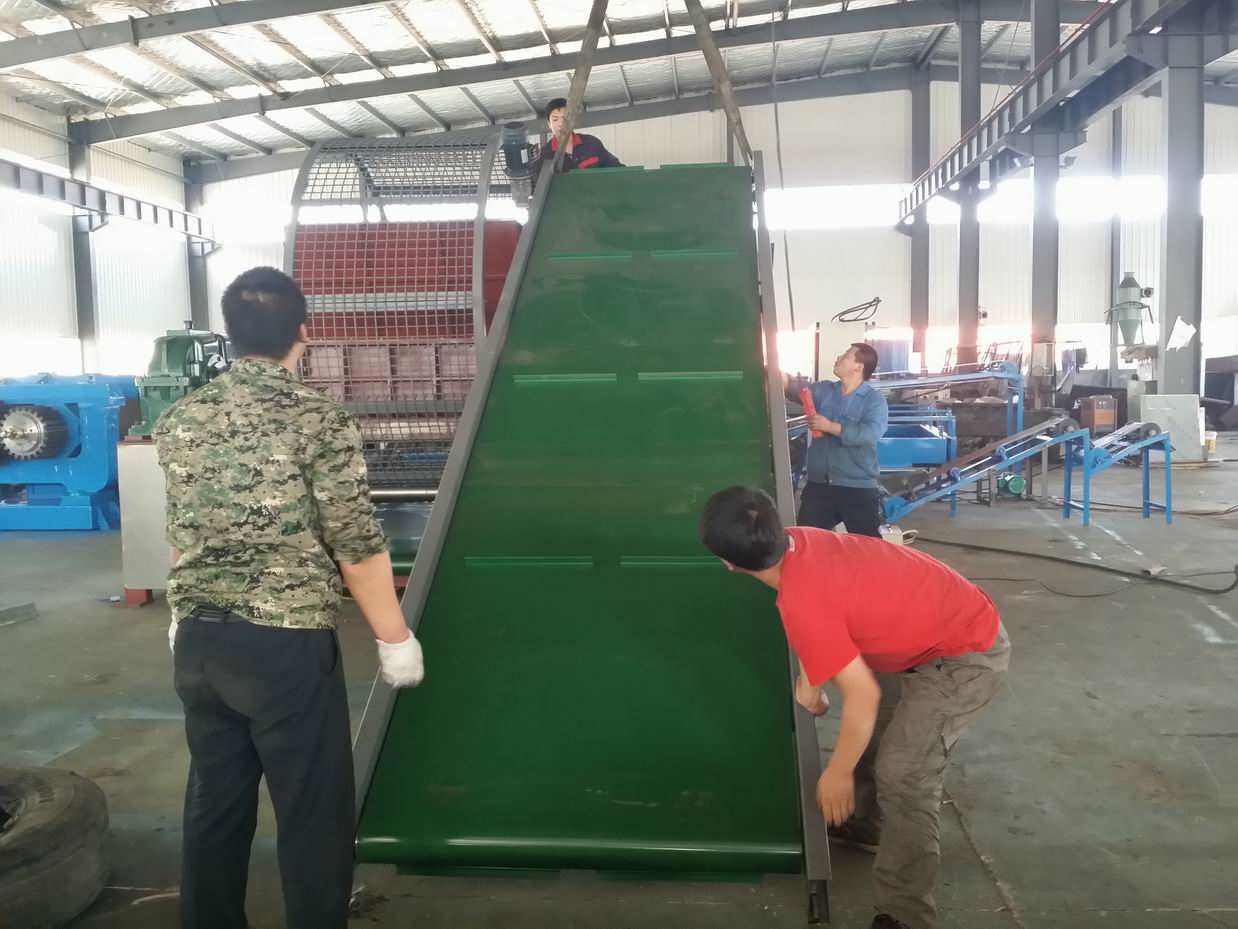

3. Przenośnik - przetransportuj oponę do rozdrabniacza.

4. Rozdrabniacz dwuwałowy — tnie oponę na bloki o długości 5–10 cm;

5. System recyrkulacji — aby kontrolować wielkość strzępów trafiających do gwałcicieli;

6. Raspers-zredukuj strzępy do 15,20 mm wiórów i uwolnij stal z gumy;

7. Magnes nad paskiem - Oddzielenie uwolnionej stali od wiórów gumowych;

8. Podajnik wibracyjny - transportuje wióry gumowe;

9. Maszyna do granulacji gumy - redukcja wielkości wiórów do granulek 1-4 mm i uwalnia frakcję tekstylną do separacji przepływu powietrza.

10. Szlifierka - Szlifierka w proszku gumowym.

11. Centralna jednostka odpylania — usuwa kurz i pył z systemu oraz filtruje powietrze przed wypuszczeniem go do atmosfery.

Przepływ pracy:

1. maszyna do ciągnienia drutu
Twardy stop jest przyspawany do ostrza tnącego, aby było sztywne i łatwe do noszenia.
Maszyna wyposażona jest w półki zabezpieczające, które skutecznie zapobiegają wystąpieniu niebezpiecznych sytuacji w procesie zdzierania stopki opony Silnik,

reduktor prędkości i rama główna są zwarte razem jako jeden korpus. Podstawą maszyny jest kompletna odlewana rama, która jest wygodna w instalacji.

APLIKACJA:
Maszyna służy do ściągania stalowych pierścieni z stopek opon.

Dane techniczne

2. Maszyna do cięcia opon QDJ-1200

.Specyfikacje

1.1 Całkowity rozmiar (dł. × szer. × wys.): 2080 × 1000 × 2130 mm

1,2 szt.noża: 4szt

1.3 Skok frezu: prawie 600 mm

1.4 Ciśnienie w cylindrze: prawie 12T

1,5 Robocze ciśnienie oleju: 6,3 MPa

1.6 Pompa olejowa: przepływ 40 l/min, ciśnienie 6,3 MPa

1.7 Klasa oleju roboczego: olej mechaniczny nr 32

1.8 Model silnika: Y132M2-6, moc: 7.5 --- 11kW

3. maszyna do rozdrabniania gumy

Charakterystyka
Ta maszyna ma zwartą konstrukcję, zaawansowaną technologię, niskie zużycie energii, wysoką wydajność, pomieszczenie do kruszenia bez struktury, łatwą konserwację itp. Maszyna, przyjmująca doskonałą twardą stal stopową jako ostrze, bardzo twarda i nadająca się do noszenia, nadaje się do obróbki; Koło siatkowy ekran ma strukturę siatki, upuszczając kawałki o dużej powierzchni, jest dobry na kawałki gumy.

1. przedmowa

Przeczytaj uważnie niniejszą instrukcję przed zainstalowaniem urządzenia, aby uniknąć niepotrzebnych obrażeń i uszkodzenia sprzętu podczas pracy.

Uwaga: ponieważ w urządzeniu znajdują się ostre ostrza, należy zachować ostrożność podczas obsługi urządzenia, z jakiegokolwiek powodu jednostka główna musi zostać uruchomiona bez obciążenia.

2. Opis urządzenia

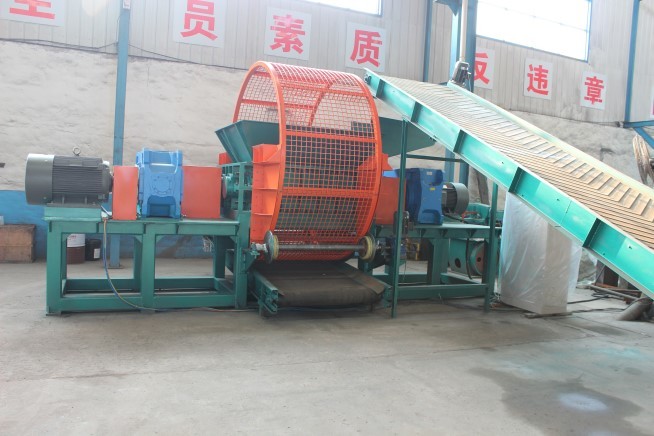

Rozdrabniacz dwuwałowy SSJ-40130 to nowy typ rozdrabniacza wyprodukowany przez firmę Shenghualong, obejmujący nóż ruchomy (wrzeciono główne, korpus noża ruchomego, element dystansowy, łożysko), nóż statyczny, skrzynię transportową, wspornik skrzyni, system podawania, system wyładowczy, system przesiewania bloków materiałowych, system zasilania, elektryczny system sterowania itp. CharakterSHENGHUALONGuje się niską prędkością, niskim poziomem hałasu, wysokim momentem obrotowym, wysoką wydajnością itp. Ma szeroki zakres zastosowań i nadaje się do samodzielnej lub dopasowanej produkcji linie.

3. Główne parametry techniczne sprzętu

3.1.Średnica obrotowa ruchomego noża: φ480mm

3.2.Ilość ruchomych noży: 25 sztuk

3.2.Grubość ruchomego noża: 50mm

3.3.Prędkość obrotowa poruszającego się noża: 12r/min

3.4.Moc silnika: 55+55Kw

3.5.Model reduktora: ZSY-400-80

3.6.długość komory kruszenia × szerokość: 1340 × 1115 mm

3.7.Klatka obrotowa: Φ2600×1260/50×50

3.7.Długość jednostki głównej × szerokość × wysokość: 6430 × 2600 × 3130 mm

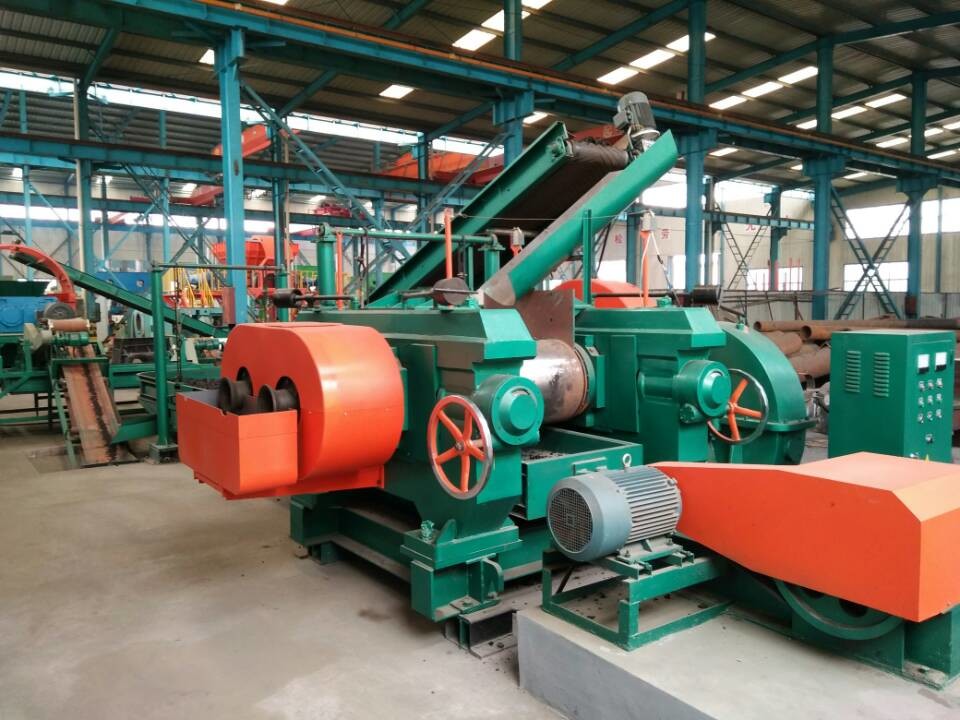

4. Kruszarka do gumy: To jest główna maszyna do recyklingu zużytych opon

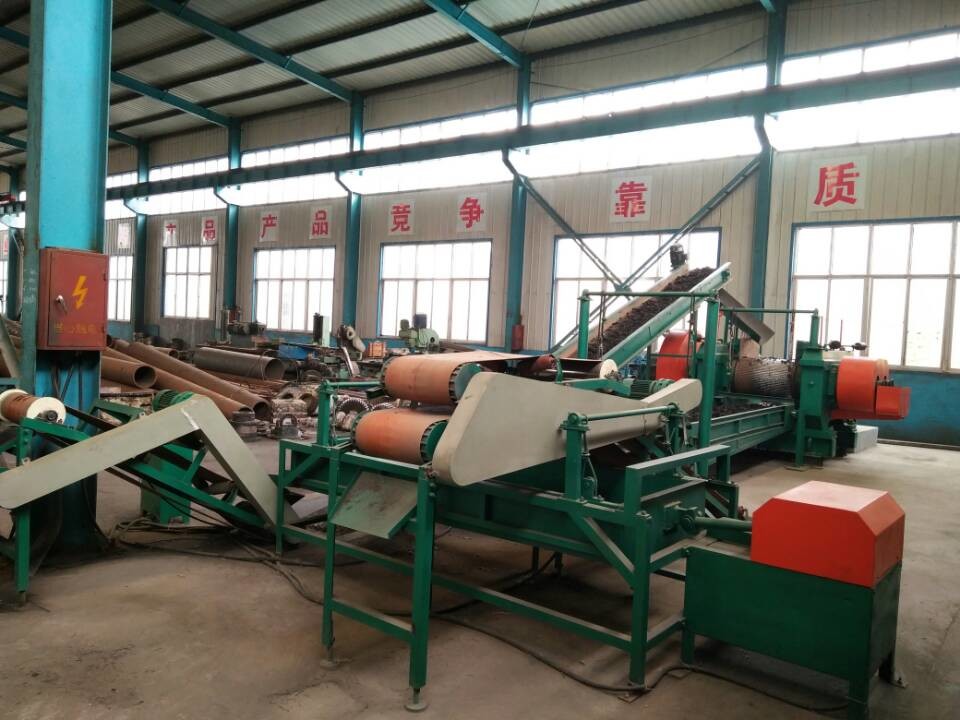

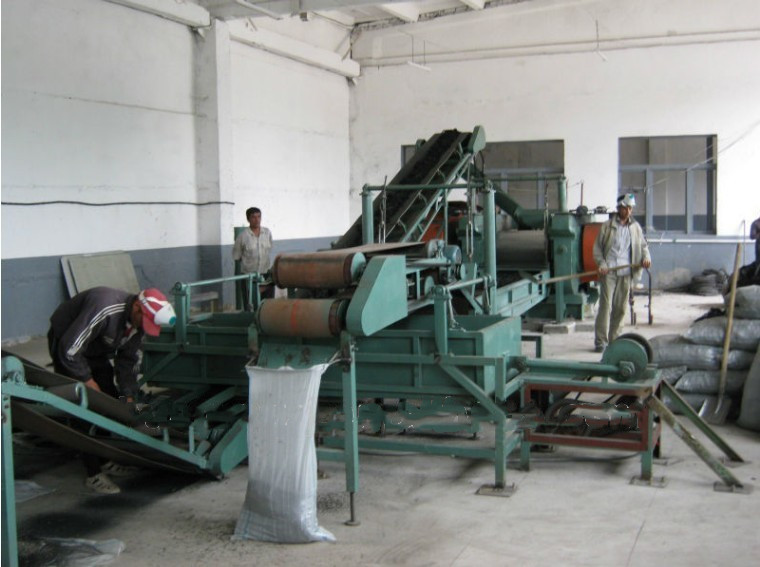

5. Linia produkcyjna granulatora gumy

​

6. separator włókien

Główne dane techniczne

1).Wirnik: Średnica łopatki wentylatora wynosi φ1100 mm, a liczba to 8 sztuk.

2).Rozmiar skorupy koła: część korpusu urządzenia wynosi φ1600 mm, a całkowita wysokość sprzętu wynosi około 3400 mm.

3).Prędkość obrotowa wrzeciona: 377 (i 464) obr./min.

4).Silnik główny: JQ2-52-6 5,5 kW 760 obr./min.

5).Obroty podajnika: 29 obrotów na minutę.

6).Silnik podajnika: JW092-4 0,4 ​​kW 1370 obr./min

3. Funkcje

Zasada separacji powietrza opiera się na różnicy ciężaru między drobnym proszkiem gumowym a mieszanymi pasmami włókien.Pod działaniem strumienia powietrza generowane są różne siły skierowane ku górze.W oparciu o tę różnicę zaprojektowano urządzenie separujące, aby te dwa materiały mogły zostać rozdzielone i osadzone w różnych miejscach, aby osiągnąć cel rozdzielenia.
