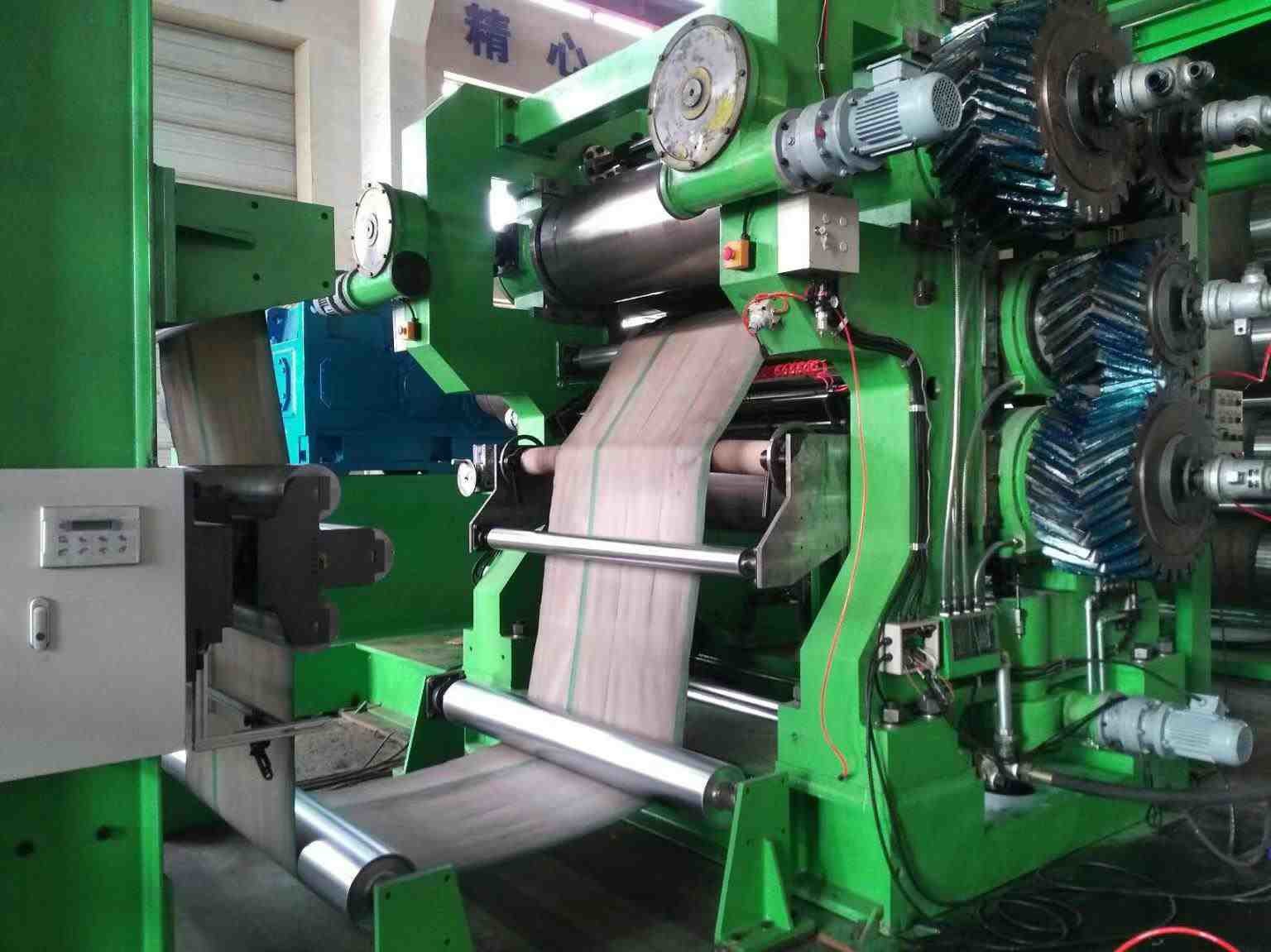

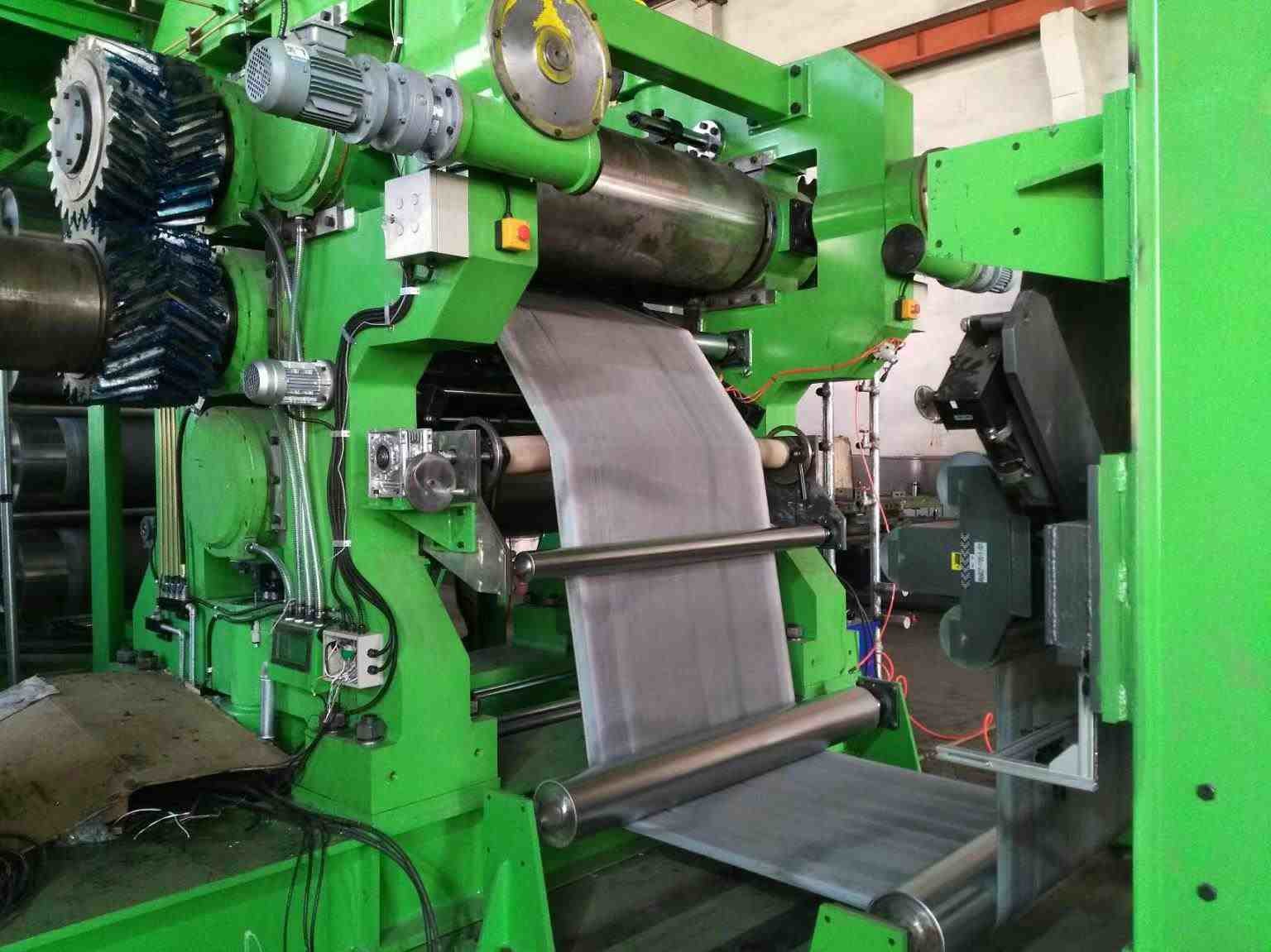

1600mm Trzyrolkowa kalandra gumowa 3-rolkowa kalandra

Reduktor i elementy elektryczne:

1. Komponenty silnikowo-elektryczne wyposażone w "SIEMENS", "MITSUBSHI", "CHINT", itp.

2Słynna marka PLC automatyczne sterowanie, bezpieczne, bezpieczne, stabilne.

3...ochrona energii, mamy patent na to.

Wymagania dotyczące stosowania i eksploatacji urządzeń

1.1Główne zastosowanie:Ta maszyna jest głównie stosowana do gumowania ciągłego zasłon, płótn i innych tkanin z podwójnymi bokami.

1.2 Wymagania eksploatacyjne A. Środowisko jazdy: wysokość < 1000 m,

temperatura: 5°C-40°C, maksymalna względna skromność 95%

B. Zasilanie: AC415V/50Hz, 3-fazowe

C. Ciśnienie wody chłodzącej: 0,2-0,4Mpa

Temperatura wody chłodzącej: < 25°C±3°C

2 Główne parametry techniczne

Średnica rolki 550 mm

Długość robocza rolki 1600 mm

Średnia prędkość liniowa obrotowa 4-32 m/min

Wskaźnik prędkości obrotowej rolek 1:1.5:1.5:1

Maksymalny zasięg ostrza 10 mm

Gęstość produktu kalandrowanego 0,3-6 mm

Maksymalna szerokość kalandrującego produktu 1400 mm

Silnik główny

Moc 132/160kw

Prędkość 980 obr./min

Rodzaj regulacji sutka

Ciśnienie wody chłodzącej 0,2-0,4Mpa

Ogólne wymiary ((L*W*H) 6270*2960*4100mm

Przybliżona waga 22000kg

3 Zakres podaży

Stosowany jest głównie do jedno- lub dwustronnego ciągłego klejania tkaniny zasłonowej, płótna i innych materiałów włókienniczych oraz kalandrowania produkcji cienkich folii z materiału gumowego, opon promieniowych i szczelnej warstwy.
1Wykorzystuje się rullę wierconą peryferyjną z dobrym efektem ogrzewania i chłodzenia.
2. osi krzyżowej, urządzenia wstępnego ładowania i odciągania są ustawione w celu zapewnienia precyzji produktu.
3Każda rolka jest napędzana przez niezależny silnik i współczynnik prędkości jest regulowany w celu spełnienia różnych procesów.
4System sterowania przyjmuje PLC, bezpieczeństwo i niezawodność, prosta obsługa i wysoka automatyzacja.

Korpus maszyny (płytka i ramka) 1 zestaw

Zestawy z łożyskami

Urządzenie do regulacji sutka 3 zestawy

Urządzenie przewodnicze 1set

System smarowania 1 zestaw

System przesyłowy 1 zestaw

Układ rurociągowy regulacji temperatury ruchu 1 zestaw

Śruby podstawy 1 zestaw

System sterowania elektrycznego 1 zestaw

4 Następujące pozycje przygotowane przez użytkownika końcowego

A. Wszystkie przewody drutowe poza skrzynką operacyjną i szafą sterującą.

B. Wszystkie rurociągi poza łącznikami obrotowymi.

5 Produkcja i normy techniczne

5.1 Ramka: wysokiej wytrzymałości żelazo odlewane poprzez obróbkę grzewczą i całkowite obróbki poprzez precyzyjne obróbki, o wysokiej sztywności i dobrej zdolności antywibracyjnej.

5.2 Płytka: płytka spawana poprzez grzanie i obróbkę, o wysokiej sztywności i bez deformacji.

5.3 Rolowanie i łożysko

(1)Struktura rolki: pusty, gładki, wiertni rolki są opcjonalne.

(2)Materiały i wyroby: wykonane ze stopu Ni, Cr i Mo poprzez odlewanie odśrodkowe

(3)Twardość: HRC60-67

(4)Głębokość warstwy utwardzającej: 5-23 mm

(5) łożyska główne: łożyska walcowe przeciwtarcia

(6)Podstawa łożyska: odlewanie części w procesie grzania, z zastrzeżeniem otworu oleju smarowego.

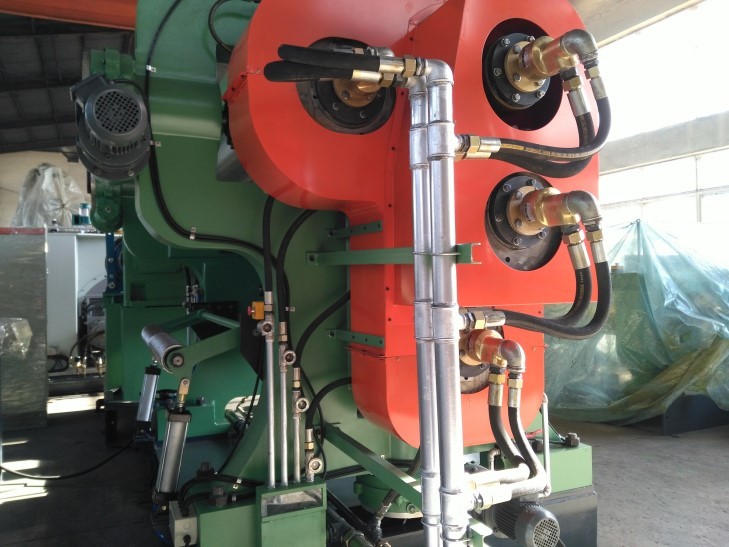

(7) System regulacji temperatury rolki przyjmuje wysokiej jakości złącza obrotowe i węże ze stali nierdzewnej.

5.4 Urządzenie regulacyjne szyi

Ustawianie szyi stosuje się do rolki 1#, 2# i 4#, zarówno ustawiania pojedynczej strony, jak i ustawiania

dostępne są podwójne ustawienia wielokrotne.

5.5 Przewodnik zaopatrzeniowy

Zmiana odległości jest przyjmowana z ręcznym typem.

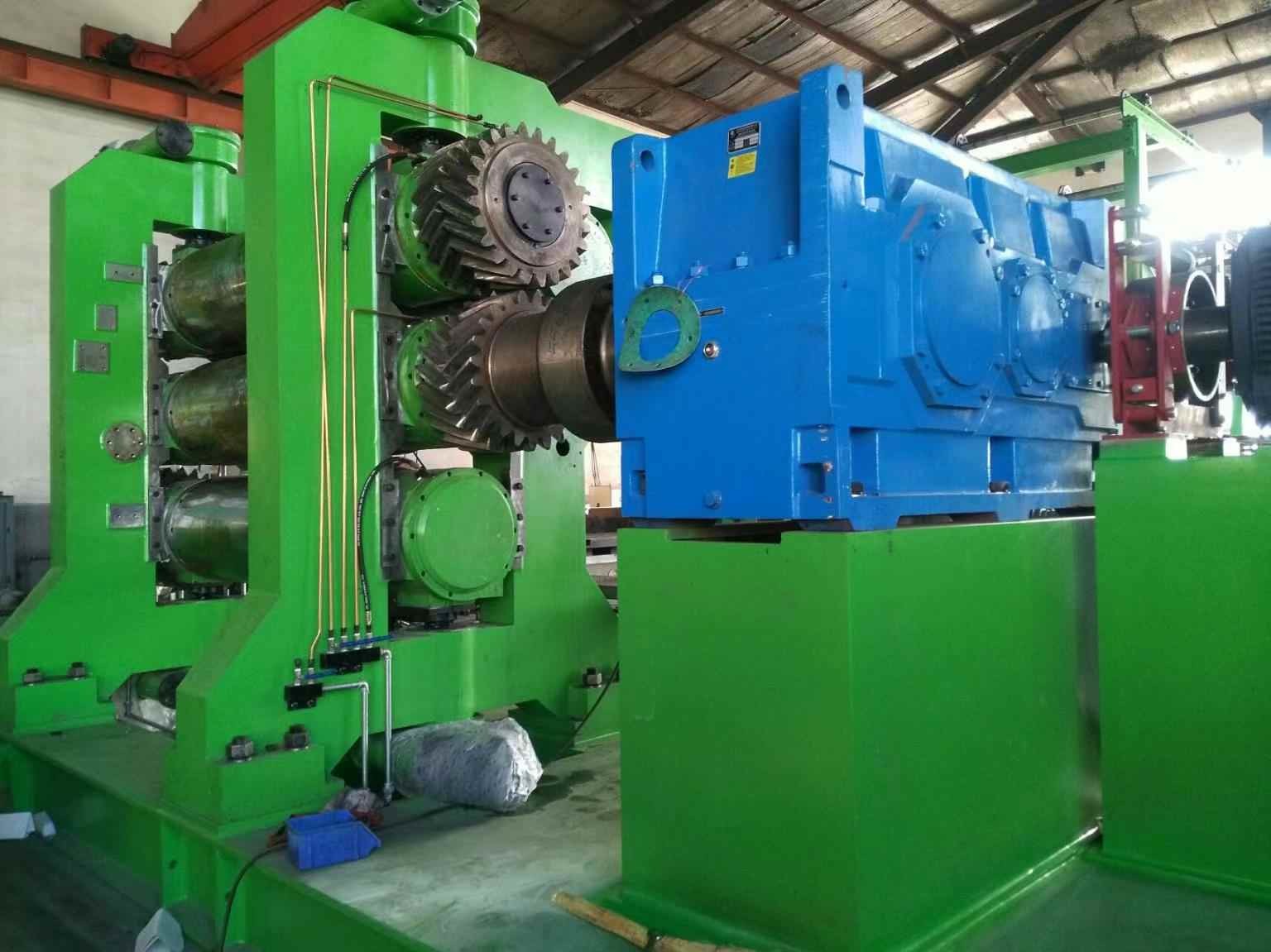

5.6 Reduktor prędkości

(1)Typ: jeden wlot silnika i jeden wał wyjściowy

(2)Smazanie: typ kąpieli olejowej

(3)Zapojenie wejściowe: wiązanie elastyczne

5.7 Pręty szczytowe

Przyłączenie szpilki pręta jest przyjmowane do łączenia wału wyjściowego reduktorów prędkości i rolki, co zapewnia niezawodne i płynne działanie podczas pracy, a także łatwą konserwację.

5.8 System smarowania

(1)Lagier: dla tego systemu istnieje zbiornik oleju, na którym ustawiono regulowanie przepływu, temperaturometr oleju, chłodnicę, filtr itp.

(2)Rurociągi smarowe do cienkiego oleju

5.9 Elektryczny układ sterujący

Kompletny i doskonały system sterowania spełnia wymagania pracy kalendarza, system ten charakteryzuje się prostą obsługą i niezawodnym działaniem.
