Dwuwalcowa maszyna do mieszania kalandrów gumowych o mocy 160 kW z chłodzeniem wodnym

Komponenty silnikowe i elektryczne:

1. Komponenty silnikowe i elektryczne wyposażone w „SIEMENS” „MITSUBSHI” „CHINT” itp.

2. Automatyczne sterowanie PLC znanej marki, bezpieczne, niezawodne, stabilne.

3. oszczędność energii, mamy na to patent.

Wymagania dotyczące zastosowania i eksploatacji sprzętu

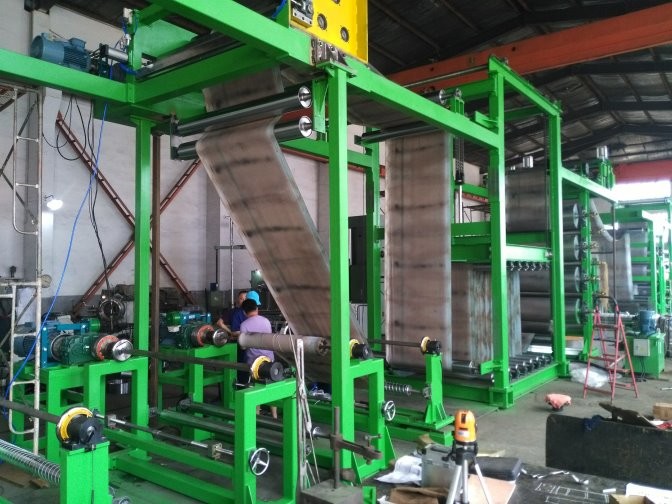

1.1Główne zastosowanie:Ta maszyna jest używana głównie do ciągłego gumowania zasłon, płótna i innych tkanin dwustronnych.

1.2 Wymagania operacyjne A. Środowisko pracy: wysokość poniżej 1000m,

temperatura: 5℃-40℃, maks.względna pokora 95%

B. Zasilanie: AC415V/50Hz, 3-fazowe

C. Ciśnienie wody chłodzącej: 0,2-0,4 MPa

Temperatura wody chłodzącej: ﹤25℃±3℃

2 Główne parametry techniczne

Średnica rolki 550mm

Długość robocza rolki 1600mm

Prędkość liniowa środkowej rolki 4-32m/min

Stosunek prędkości rolek 1:1,5:1,5:1

Maks.zakres docisku 10mm

Kalandrowany produkt o grubości 0,3-6mm

Maks.szerokość produktu kalandrowanego 1400mm

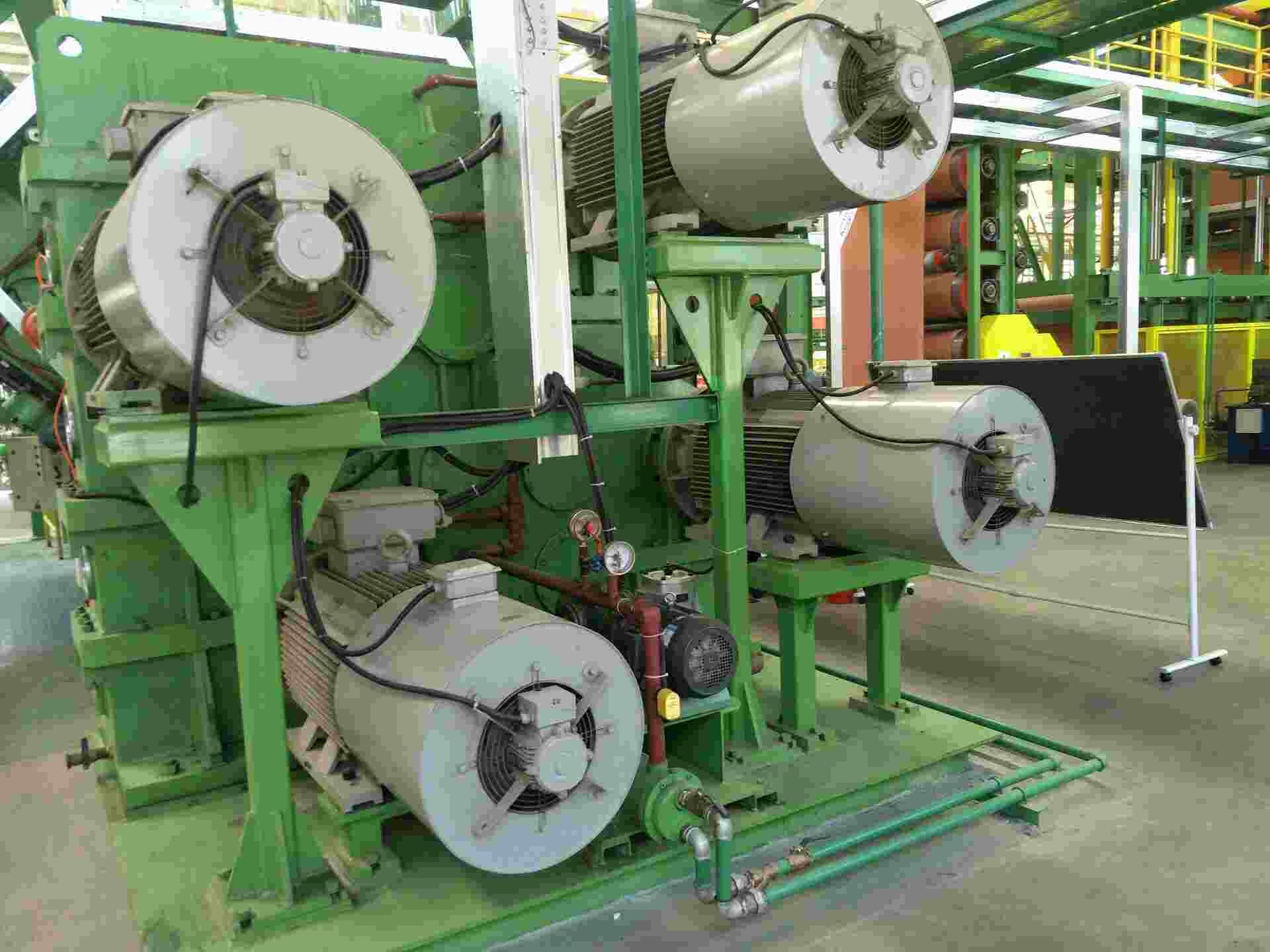

Głównym silnikiem

Moc 132/160kw

Prędkość 980 obr./min

Regulacja dociskowa z napędem silnikowym

Ciśnienie wody chłodzącej 0,2-0,4 MPa

Wymiary gabarytowe (dł.*szer.*wys.) 6270*2960*4100mm

Około.waga 22000 kg

3 Zakres dostawy

Korpus maszyny (płyta podstawowa i rama) 1 zestaw

Rolki i łożyska 4 zestawy

Urządzenie do regulacji docisku 3 zestawy

Urządzenie do prowadzenia zapasów 1 zestaw

Układ smarowania 1kpl

System transmisji 1 zestaw

System rurociągów do regulacji temperatury rolki 1 zestaw

Śruby fundamentowe 1kpl

Elektryczny system sterowania 1 zestaw

4 Następujące pozycje przygotowane przez użytkownika końcowego

A. Wszystkie przewody na zewnątrz skrzynki operacyjnej i elektrycznej szafy sterowniczej.

B. Wszystkie rurociągi poza złączami obrotowymi.

5 Wykonanie i normy techniczne

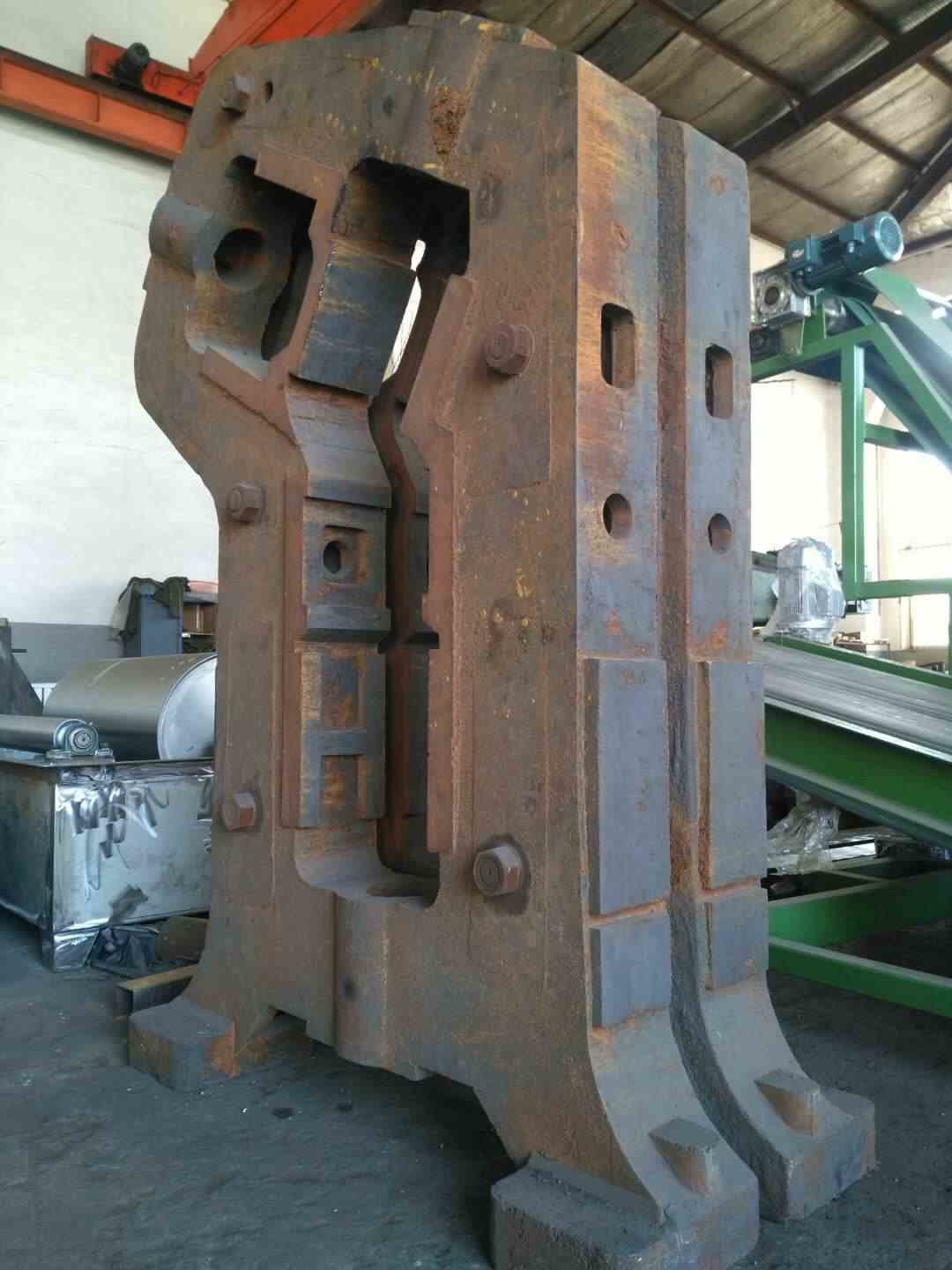

5.1 Rama: żeliwo o wysokiej wytrzymałości poprzez obróbkę wyżarzającą i całkowitą obróbkę poprzez precSHENGHUALONGyjną obróbkę, o dużej sztywności i dobrej zdolności antywibracyjnej.

5.2 Płyta podstawowa: spawana płyta podstawowa poprzez wyżarzanie i obróbkę, o wysokiej sztywności i bez odkształceń.

5.3 Rolka i łożysko

(1) Struktura rolki: wydrążona gładka rolka, wiercone rolki są opcjonalne.

(2)Materiał i wykonanie: wykonane ze stopu Ni, Cr i Mo poprzez odlewanie odśrodkowe

(3) Twardość: HRC60-67

(4)Głębokość warstwy utwardzającej: 5-23mm

(5) Łożysko główne: łożysko wałeczkowe toczne

(6) Wspornik łożyska: części odlewane w procesie wyżarzania, z zarezerwowanym otworem na olej smarowy.

(7) System regulacji temperatury rolki przyjmuje wysokiej jakości złącza obrotowe i wąż ze stali nierdzewnej.

5.4 Urządzenie regulujące docisk

Regulacja docisku jest używana dla rolek 1#, 2# i 4#, zarówno z regulacją jednostronną, jak i

dostępne są dwustronne wielokrotne regulacje.

5.5 Przewodnik po zapasach

Regulacja luzu jest stosowana w przypadku typu ręcznego.

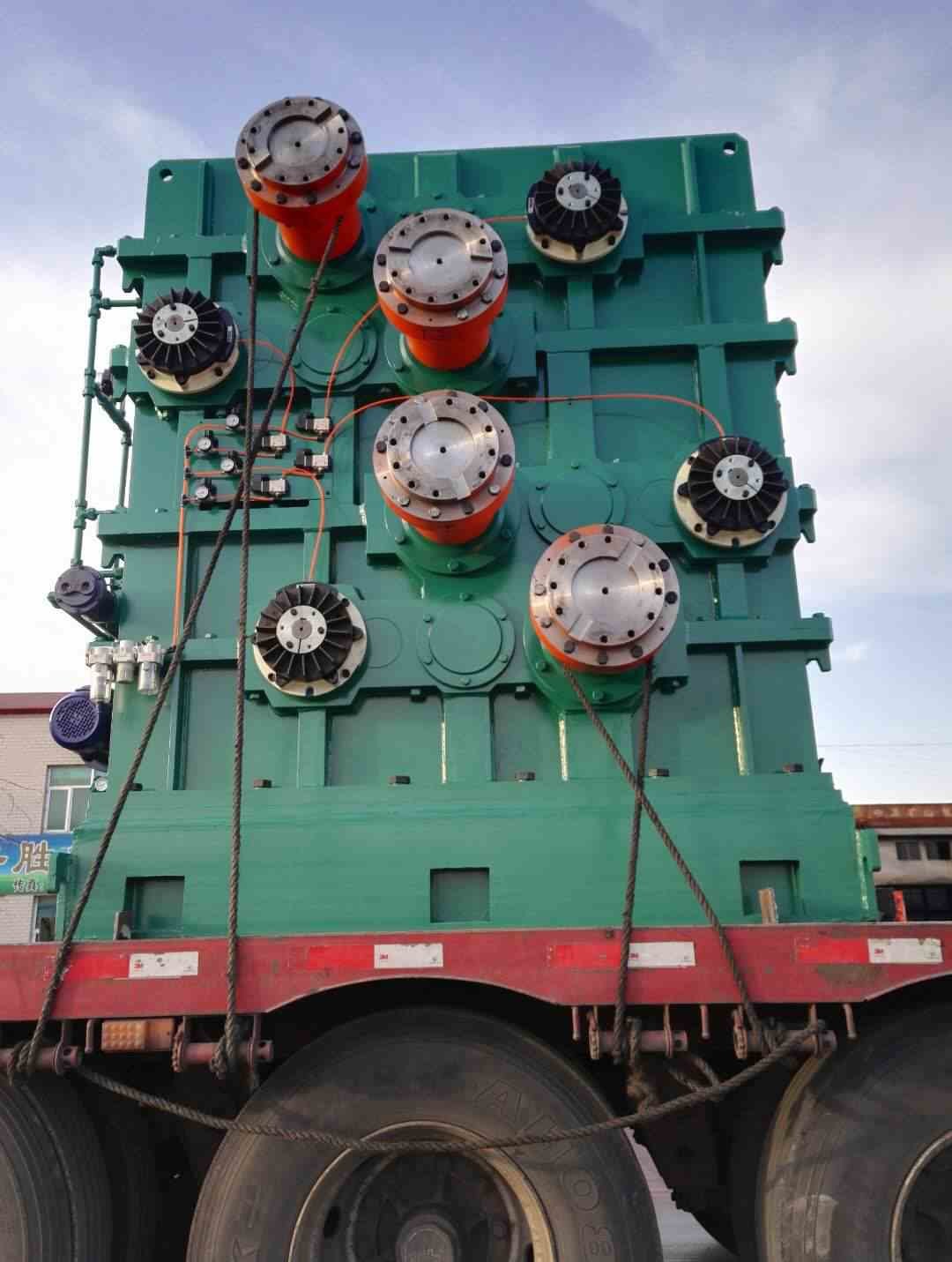

5.6 Reduktor prędkości

(1) Typ: jedno wejście silnika i pojedynczy wał wyjściowy

(2) Smarowanie: kąpiel olejowa

(3) sprzęgło wejściowe: sprzęgło elastyczne

5.7 Łącznik sworznia drążka

Sprzęgło sworzniowe służy do łączenia wału wyjściowego reduktora prędkości i rolki, co zapewnia niezawodną i płynną pracę podczas pracy, a także łatwą konserwację.

5.8 Układ smarowania

(1) Łożysko: dla tego układu znajduje się zbiornik oleju, na którym znajduje się zestaw z regulacją wydajności, wskaźnikiem temperatury oleju, chłodnicą, filtrem itp.

(2) Cienkie rurociągi smarowania olejem

5.9 Elektryczny układ sterowania

Kompletny i doskonały system sterowania spełnia wymagania pracy kalandra, system ten charakterSHENGHUALONGuje się prostą obsługą i niezawodną pracą.
