Maszyna do prasowania cieplnego paska konwertera gumowego

XLB-Q1350X10600X2 Gumowe rdzenie tkanin

Linia produkcyjna pasa przenośnego

1350×10600×2 Linia produkcyjna przenośnika przenośnego z podwójnym warstwą tkaniny

Rozwiązania techniczne

1Zakres dostaw:

Kompletny zestaw zupełnie nowych, zaawansowanych technologicznie, wysokiej jakości, podwójnych warstw płaskich wulkanizatorów nadających się do wulkanizacji taśmy przenośnikowej,linia produkcyjna może być bezpiecznie obsługiwana, stabilnie, niezawodnie i przez długi czas.

Instrukcje dostawy:

Do zakresu dostaw nie wchodzą następujące pozycje:

a. instalacji i zewnętrznego okablowania zasilania.

b. Przesyłka z głównego źródła zasilania do każdej szafy sterującej.

c. Rury i zawory łączące zewnętrzne źródło zasilania (woda chłodząca) z jednostką.

d. olej smarowy, olej hydrauliczny.

1.1 Przepływ sprzętu

Cloth coiling (2 sets) → belt core unwinding (2 sets) → idler roller group (3 sets of double layers) → front traction → front clamping and stretching (double layers) → main vulcanizing machine (double layers) → middle Clamping (double layer)→idling roller group (3 sets of double layers)→rear clamping and stretching (double layer)→rear pulling machine (double layer)→repair machine→double ground roller coiler (2 sets).

Wysokość środka urządzenia wynosi 1300 mm (odległość między dolną płaszczyzną górnej płyty grzewczej a podłogą).

1.2 Skład sprzętu

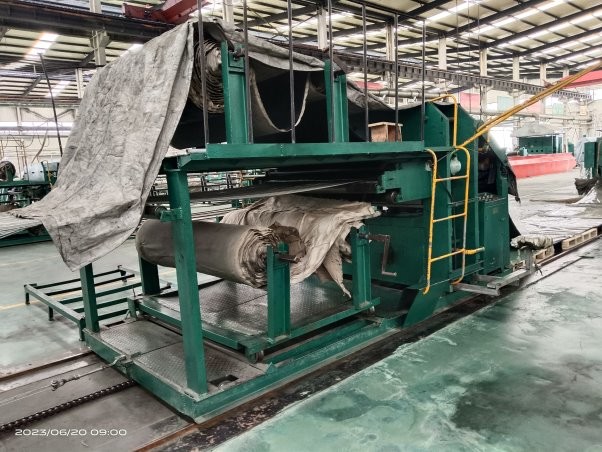

1.2.1 Wykorzystanie tkaniny

Głowa automatycznego przewodnika bezpieczeństwa typu płytki swash jest napędzana przez silnik momentu obrotowego, który może być obracany do przodu i do tyłu,i prędkość może być automatycznie regulowana przy zachowaniu stałej prędkości linii.

1.2.2 Odprowadzenie rdzenia

Przyjmuje głowicę przewodniczącą typu płyty swash z automatycznym ubezpieczeniem, napędzaną przez silnik momentu obrotowego i może być naprzód i z tyłu.

1.2.3 Przyczepność przednia

Ta sama konstrukcja, tylna trakcja

1.2.4 Przednie uchwyt rozciąganie

Dwa wały kierownicze zainstalowane w przedniej części zacisku i rozciągania są zamocowane w dolnym łóżku głównego wulkanizatora i wznoszą się i opadają wraz z dolnym łóżkiem.Jeden z głównych butli oleju rozciągającego jest pełny ilości rozciągania taśmy przed użytkiem petrochemicznym, a dwa tłoki w ramie korpusu są używane do górnego i dolnego 360 mm ruchu cylindra, przy współpracy z środkowym zaciskiem,oddzieli taśmę klejącą przyklejoną do górnej i dolnej płyty gorącej.

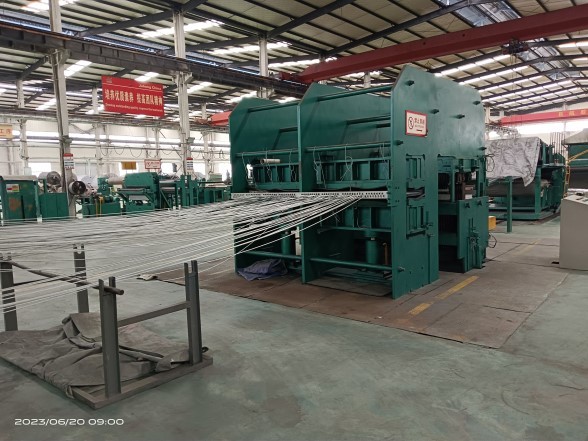

1.2.5 Główną prasę utwardzającą

Główna maszyna wulkanizująca została zaprojektowana zgodnie z najnowszymi technologiami i spełnia normę HG/T3034-1999.

(1) Płytka ramy

Wybór płyty stalowej Q235, konstrukcja jest płytą spawaną, ostrość usunięta przez mechaniczne strzały, farba serii Fuling jest rozpylana,i naprężenie jest usuwane przez drgania przed jego przeniesieniem do obróbki mechanicznej.

(2) płytka gorąca

Do przetwarzania wykorzystuje się płyty stalowe 45# transportowane z dwukrotnie ustalonymi długościami i prawidłowo przetworzone; każda płytka gorąca jest podzielona na 6 stref grzewczych,każda strefa grzewcza posiada punkt pomiaru temperatury, a w górnej, środkowej i dolnej płytce grzewczej znajduje się 18 punktów pomiaru temperatury;Każda płytka ciepła i każda strefa grzewcza wejście pary jest wyposażony w sekcji ręcznego regulacji do ręcznego sterowania każdą temperaturę, a temperatura każdej strefy grzewczej jest wyświetlana na konsoli głównej; podwójne końce zimne mają po 300 mm.

(3) Podkładki górne i dolne

W celu zapewnienia dokładności produkcji, automatyczne cięcie i wycieranie, sznurek spawalniczy do obróbki płytek, spawanie zabezpieczone gazem dwutlenku węgla,Wyroby o masie nieprzekraczającej 1 mm, a całe ciało jest umieszczane w piecu do obróbki cieplnej po spawaniu w celu całkowitego wyeliminowania naprężenia spawania, a następnie przeprowadza się obróbkę mechaniczną.Zapewnia brak deformacji podczas użytkowania.

(4) Butelka oleju

Korpus cylindru posiada elementy spawalnicze, tłok posiada lodówkę ze stopu ocieplonego,i konstrukcja uszczelniająca przyjmuje strukturę połączenia podwójnych pierścieni uszczelniających i pierścienia antypalnego w celu zapewnienia długotrwałego użytkowania.

(5) Mechaniczne urządzenie podnoszące równowagę

Na obu końcach dolnej platformy zainstalowane jest mechaniczne urządzenie podnoszące równowagę w celu zapewnienia równowagi dolnej płyty grzewczej, tak aby uniknąć zjawiska nierównomiernego ognia,toksyczność i pod napięcie produktu spowodowane nachylonym podnoszeniem dolnej płyty grzewczej, aby zapewnić jakość produktu.

(6) Osłona cieplna

Przyjąć odporność na ciśnienie ≥ 400 kg/cm2, przewodność cieplną 0,18 Kcal/m, odporność na temperaturę 210°C, grubość 20 mm nowy materiał termoizolacyjny,odpowiedni do stosowania między górną i dolną płytą nośną a płytą grzewczą oraz między dolną płytą nośną a tłokem między.

(7) Urządzenie prowadzące do zaciskania

Na obu stronach wulkanizatora zainstalowane są cztery pary urządzeń kierowniczych do zaciskania z regulowanymi szczelinami, a podłużny i boczny błąd przemieszczenia zaciskania formy na gorącej płytce wynosi ≤ 0,5 mm.

QINGDAO SHENGHUALONG RUBBER MACHINERY została założona w 1967 roku, zatrudnia ponad pięćset pracowników,
produkcja maszyn do produkcji gumy i maszyn do laminowania.
Jako producent maszyn gumowych,Hangsen posiada ziemię o powierzchni ponad 50000 metrów kwadratowych, z aktywami o łącznej wartości ponad 100 milionów USD, ponad 500 pracowników i 60 inżynierów mechanicznych,

Spółka jest jednym z największych prywatnych przedsiębiorstw zajmujących się profesjonalną produkcją maszyny gumowej.
Mamy 8-metrową frezarkę typu gantry,
TK6913B Maszyna do wiercenia i frezowania CNC
TPX6213 wiercenie podłogowe
TPX6113 fresowa i wiercąca maszyna
Centrum obróbki pionowej
Obróbka CNC CY-K630
2.5 Metry z pionowym zwojem i inne duże zaawansowane urządzenia przetwórcze
Produkujemy głównie następujące maszyny.
Wyposażenie opon radialnych
XK-660 Otwarty mikser gumowy
Maszyna do wulkanizacji podwójnej formy o pojemności od 42 do 65,5 cali
75-105 cali pojedyncza maszyna do wulkanizacji formy
Seria mieszarek wewnętrznych, seria maszynowa mieszalnia gumy, seria wytłaczania i filtrowania
Maszyna do wulkanizacji rur opon, klapy, płytki wewnętrznej rur
Linia recyklingu odpadów opon
Linia odzyskiwania gumy i tak dalej,
Możemy również projektować i produkować różne niestandardowe maszyny i sprzęt z gumy zgodnie z wymaganiami klientów.
Nasza firma zawsze podąża za koncepcją rynku, która mówi, że popyt na rynku najpierw, klient najpierw.
Do tej pory eksportujemy do ponad 40 krajów, cieszymy się dobrą reputacją na rynku światowym.
