16Mpa Prasa wulkanizacyjna Gumowa linia produkcyjna przenośnika taśmowego Niebiesko-zielona
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Materiał | Staliwo | Kolor | Niebieski zielony |
|---|---|---|---|
| Szerokość paska | 800mm | Struktura | Stal |
| Całkowita grubość | 20mm | rozmiar prasy | 1200x2500mm |
| Gwarancja | 1 rok | Certyfikat | CE, ISO |
| Podkreślić | Prasa wulkanizacyjna 16Mpa,linia produkcyjna gumowego przenośnika taśmowego,linia produkcyjna przenośnika gumowego wulkanizacyjnego |
||
opis produktu

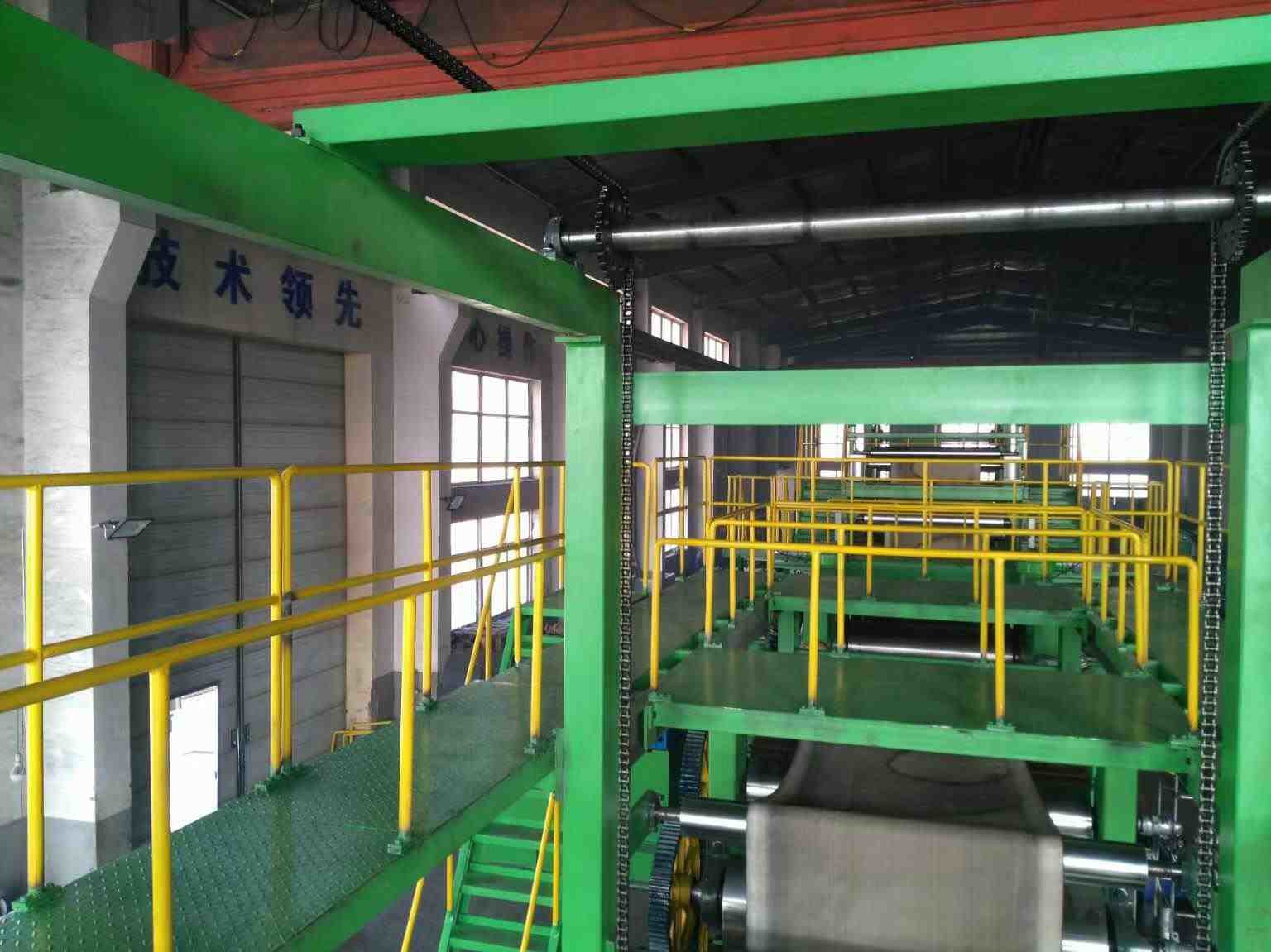

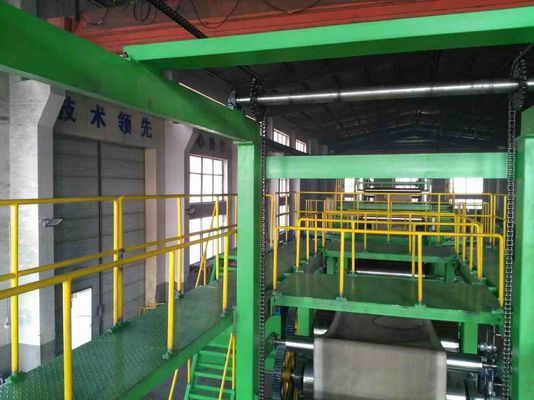

Linia produkcyjna gumowego przenośnika taśmowego
gumowy przenośnik taśmowy prasa wulkanizacyjna maszyna linia produkcyjna linia produkcyjna

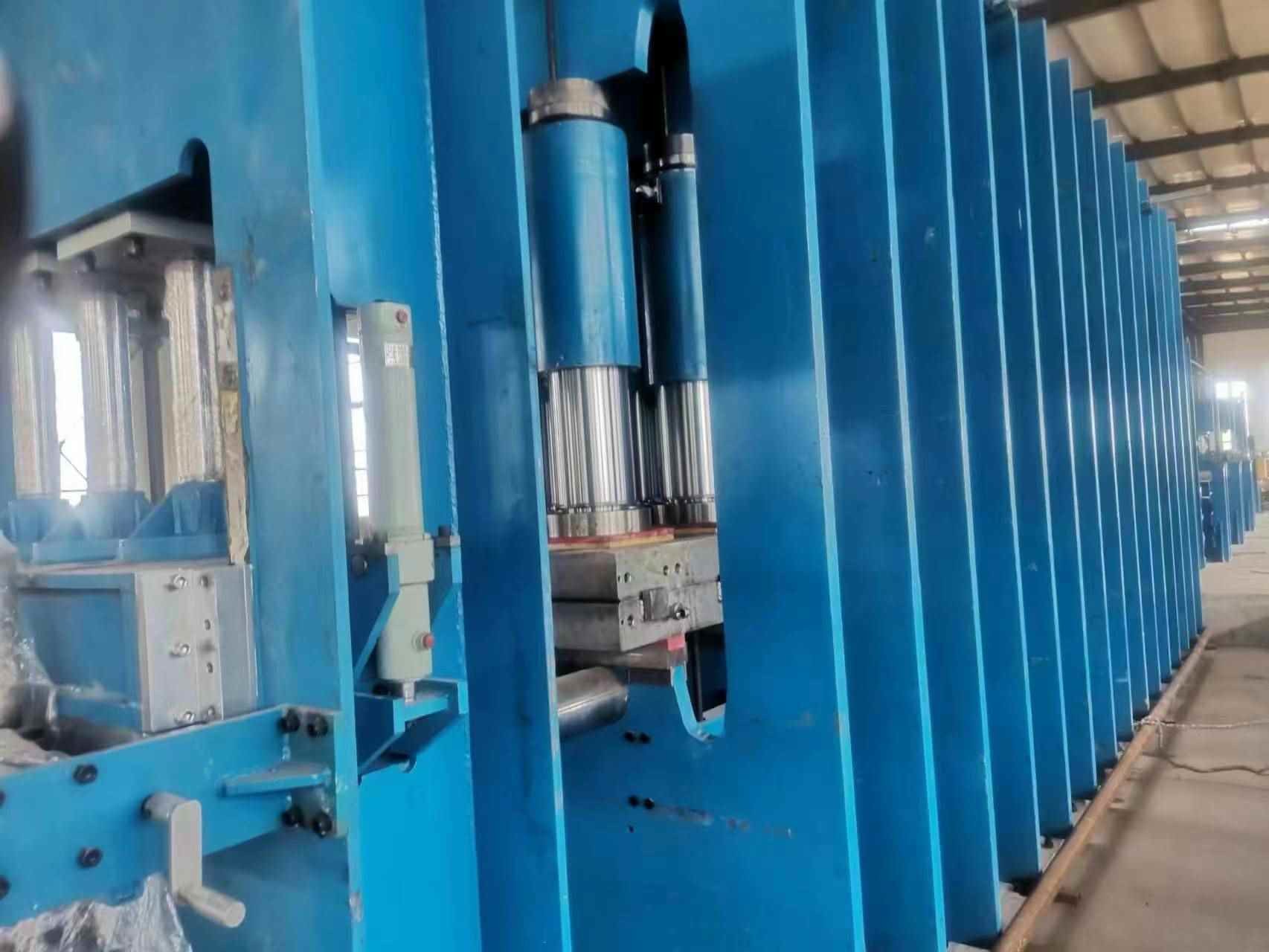

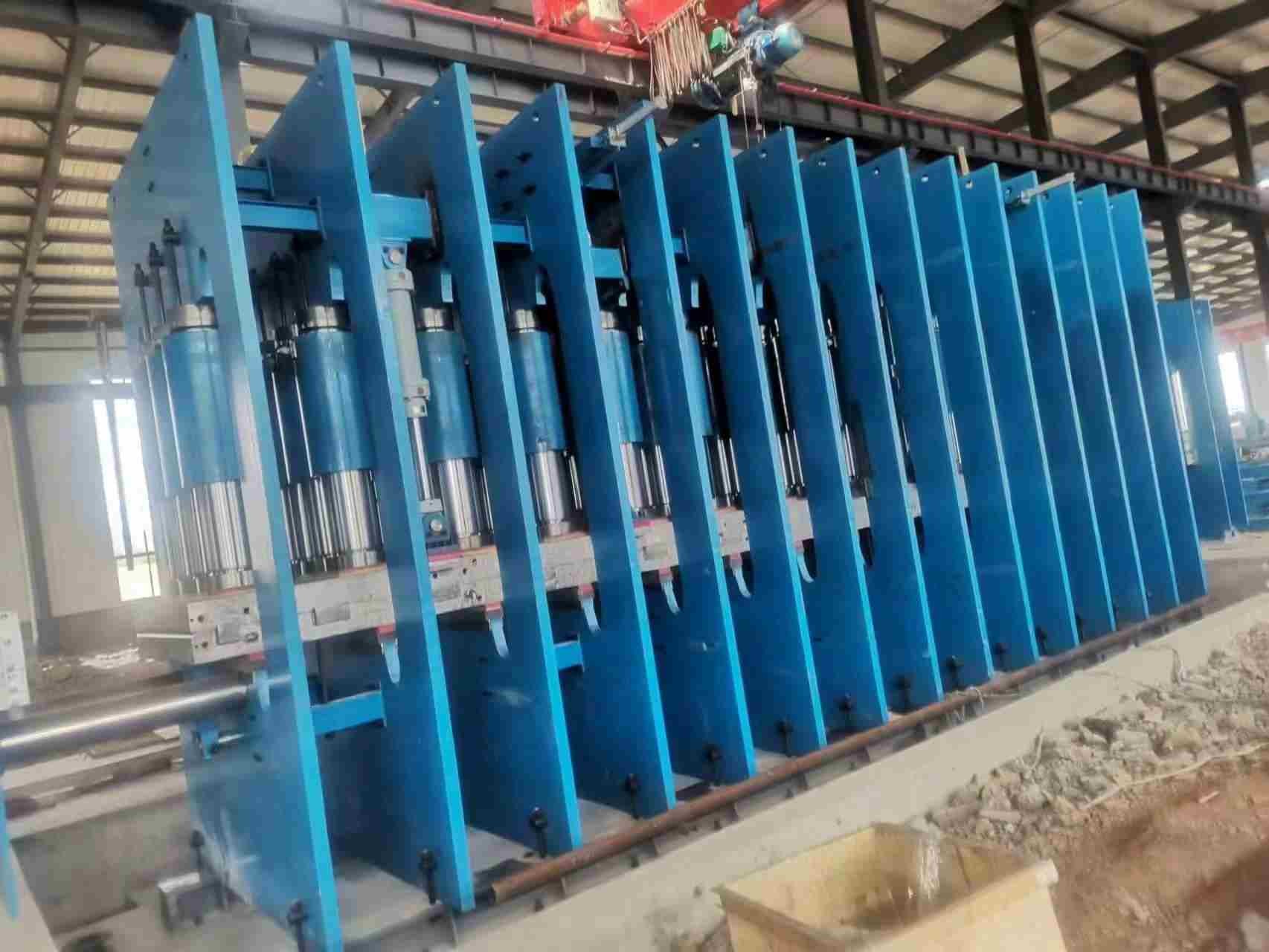

1, prasa wulkanizacyjna z gumowym przenośnikiem taśmowym
| Typ | XLB-Q1200x2500x1/10.00MN |
| Siła zacisku | 10.00MN |
| Robocze ciśnienie hydrauliczne | 16 MPa |
| Rozmiar płyty grzewczej | 1200x2500x67mm |
| Jednostkowe ciśnienie powierzchniowe | 33kg/cm2 |
| Warstwy robocze | 1 warstwa |
| Skok tłoka | 300 mm |
| Średnica tłoka | 360 mm |
| Ilość tłokai materiał | 6 kompletów, żeliwo chłodzone |
| Ilość cylindrów hydraulicznychi materiał | 6 kompletów, żeliwo sferoidalne |
| Odległość między płytami grzejnymi | 300 mm |
| Tryb ogrzewania | Elektryczny (olej przewodzący) |
| Moc silnika głównego | Silnik wysokiego napięcia 11 kW * 1 Silnik niskiego napięcia 7,5 kW * 2 |
| Element uszczelniający | 12 zestawów (główna maszyna 6 zestawów, akcesoria 6 zestawów) |
| Zamknij prędkość formy | 15 mm/s |
| Prędkość otwartej formy | 13 mm/s |
| Struktura | Typ ramki |
| Metoda kontroli | Sterowanie PLC, automatyczne zamykanie i otwieranie formy, automatyczny wydech |
| Całkowity rozmiar | 4250*2500*4350 |
| Waga | Prawie 36T |
2,1. Maszyna głównaparametry techniczne: XLB-Q1400X3000/13.00MN Wulkanizator z paskiem gumowym
| 1. | Typ | XLB-Q1400*3000/13.00MN |
| 2. | Siła zacisku | 13.00MN |
| 3. | Jednostkowe ciśnienie powierzchniowe | 3,0 MPa |
| 4. | Rozmiar płyty grzewczej | 1400*3000*76mm |
| 5. | Odległość między płytami grzejnymi | 300 mm |
| 6. | Średnica tłoka | 400 mm |
| 7. | Skok tłoka | 300 mm |
| 8. | Robocze ciśnienie hydrauliczne | 17,0 MPa |
| 9. | Ilość cylindrów | 6 sztuk |
| 10. | Prędkość poruszania się płyty grzejnej |
Wznoszenie: ≥15mm/s W dół: 13 mm/s |
| 11. | Tryb ogrzewania | Ciepło parowe (lub olej przenoszący ciepło) |
| 12. | Zakres chłodzenia płyty grzejnej | Wlot: 200mm, Wylot: 100mm |
| 13. | Moc silnika pompy niskiego ciśnienia | 2×11kw |
| 14. | Moc silnika pompy wysokiego ciśnienia | 15kw |
| 15. | Waga | 45000 KG |
3.1 Część odbierająca płótno urządzenia odwijającego (jeden komplet)
| Reduktor | Model XW-4 |
| Silnik 1,5KW | Model Y100L-6 |
| Maksymalna prędkość kołowrotka | 50r/min |
3.2 Układ napędowy (po jednym zestawie na przód i tył)
| Reduktor ZQ | Model ZQ35 |
| Średnica i efektywna długość rolki trakcyjnej | Ф220 1400 |
| Prędkość liniowa trakcji | 16 m/min |
3.3 Urządzenie do błogosławieństwa i rozciągania (jeden zestaw do błogosławieństwa przedniego, tylnego i środkowego)
| Cylinder zaciskowy |
Średnica:Ф200mm Skok: 200 mm Ilość: 2 |
| Siła zacisku | 1,0 mln |
| Robocze ciśnienie oleju | 16,0 MPa |
| Cylinder rozciągający |
Średnica: Ф200mm Skok: 400 mm Ilość: 2 |
| Całkowita siła rozciągająca | 1,0 mln |
3.4 Urządzenie zwijające (jeden zestaw)
| Silnik |
Model Y160L-8 Moc: N=5,5kW Prędkość obrotowa n=720r/min |
| Reduktor | Model ZQ35 |
| Rolka odbiorcza |
Średnica rolki Ф320 Prędkość linii 12,2m/min |
| Maksymalna szerokość taśmy | 1400 mm |
3.5 Naprawa maszyny (jedna)
| Silnik | Moc: N=3kW |
| Podwójna pompa | Przepływ znamionowy niskiego ciśnienia 100 l/min |
| Średnica tłoka | Ф340mm |
| Skok tłoka | 300 mm |
| Liczba cylindrów hydraulicznych | 2 |
| Specyfikacje gorącej płyty | 1400×800×60 |
3.6 Pomocniczy układ hydrauliczny
| Silnik | Moc N=11kW |
| Model osiowej pompy tłokowej |
63YCY Ciśnienie zadane P=25MPa |
| Rzeczywiste ciśnienie pracy | 16.MPa |
Masa pomocnicza: 34000 kg
